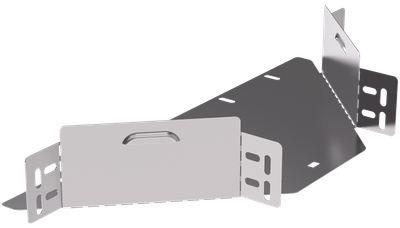

ESCA 3 Отвод Т-образный 80х200-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 80 |
| Длина, мм | 485 |
| Номер цвета RAL | 7047 |
| Цвет | Светло-серый |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 80 |
| Длина, мм | 485 |
| Номер цвета RAL | 7047 |
| Цвет | Светло-серый |
| Модель или исполнение | Интегрированный разъем |
| Высота, мм | 80 |
| Ширина, мм | 200 |
| Вид или марка материала | Прочее |
| Вес, кг | 0,47 |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина цинкового покрытия, мкм | 10 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла, мм | 0,6 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Степень защиты - IP | IP00 |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Ширина ответвления, мм | 200 |
| Класс стойкости к коррозии | 2 |
| Температура эксплуатации, °C | -50...40 |
| Монтажная температура, °C | -50...40 |
| Материал | Сталь |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084645316 |
| Вес брутто, кг | 4.7 |
| Вес нетто, кг | 4.7 |
| Объем, м^3 | 0.004872 |
| Длина, см | 58 |
| Высота, см | 3.5 |
| Ширина, см | 24 |
| Способ нанесения информации | На стикер |
