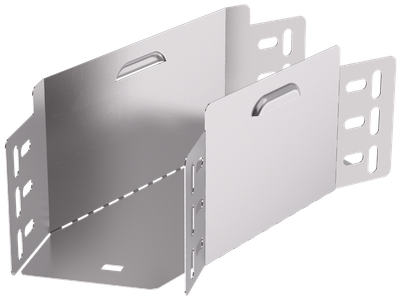

ESCA 3 Поворот 45град 100х100-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 100 |
| Подходит для обеспеч целостности цепи | Нет |
| Ширина, мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 100 |
| Подходит для обеспеч целостности цепи | Нет |
| Ширина, мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Вес, кг | 0,34 |
| Перфорированная боковая стенка | Нет |
| Высота кабельного лотка , мм | 100 |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Прочее |
| Класс стойкости к коррозии | 2 |
| Длина, мм | 303 |
| Исполнение для больших расст-усиленный | Нет |
| Ширина ответвления, мм | 100 |
| Толщина металла, мм | 0.6 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Монтажная температура, °C | -50...40 |
| Температура эксплуатации, °C | -50...40 |
| Цвет | Светло-серый |
| Изменение направления | Горизонтальный (-ая) |
| Степень защиты - IP | IP00 |
| Перфорация в основании для монтажа | Нет |
| Модель или исполнение | Интегрированный разъем |
| Материал | Сталь |
| Отклонение - угол | 45 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644890 |
| Вес брутто, кг | 3.4 |
| Вес нетто, кг | 3.4 |
| Объем, м^3 | 0.003318 |
| Длина, см | 31.5 |
| Высота, см | 3.5 |
| Ширина, см | 30.1 |
| Способ нанесения информации | На стикер |
