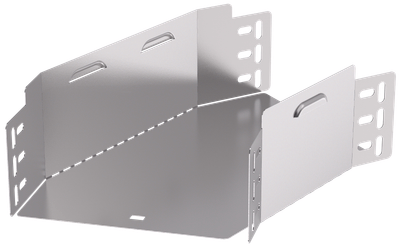

ESCA 3 Поворот 45град 100х200-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Ширина ответвления, мм | 200 |
| Ширина, мм | 200 |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Ширина ответвления, мм | 200 |
| Ширина, мм | 200 |
| Толщина металла, мм | 0.6 |
| Температура эксплуатации, °C | -50...40 |
| Монтажная температура, °C | -50...40 |
| Вес, кг | 0,54 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Степень защиты - IP | IP00 |
| Длина, мм | 379 |
| Материал | Сталь |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Высота кабельного лотка , мм | 100 |
| Модель или исполнение | Интегрированный разъем |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Горизонтальный (-ая) |
| Вид или марка материала | Прочее |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Перфорированная боковая стенка | Нет |
| Номер цвета RAL | 7047 |
| Толщина цинкового покрытия, мкм | 10 |
| Отклонение - угол | 45 |
| Исполнение для больших расст-усиленный | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647846 |
| Вес брутто, кг | 5.4 |
| Вес нетто, кг | 5.4 |
| Объем, м^3 | 0.005529 |
| Длина, см | 39.4 |
| Высота, см | 3.5 |
| Ширина, см | 40.1 |
| Способ нанесения информации | На стикер |
