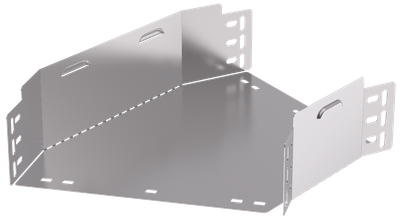

ESCA 3 Поворот 45град 100х300-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Степень защиты - IP | IP00 |
| Отклонение - угол | 45 |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Степень защиты - IP | IP00 |
| Отклонение - угол | 45 |
| Высота кабельного лотка , мм | 100 |
| Перфорация в основании для монтажа | Нет |
| Ширина ответвления, мм | 300 |
| Класс стойкости к коррозии | 2 |
| Вес, кг | 0,77 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Модель или исполнение | Интегрированный разъем |
| Номер цвета RAL | 7047 |
| Ширина, мм | 300 |
| Толщина металла, мм | 0.6 |
| Изменение направления | Горизонтальный (-ая) |
| Толщина цинкового покрытия, мкм | 10 |
| Перфорированная боковая стенка | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Монтажная температура, °C | -50...40 |
| Вид или марка материала | Прочее |
| Длина, мм | 456 |
| Подходит для обеспеч целостности цепи | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Материал | Сталь |
| Температура эксплуатации, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644838 |
| Вес брутто, кг | 7.7 |
| Вес нетто, кг | 7.7 |
| Объем, м^3 | 0.008311 |
| Длина, см | 47.4 |
| Высота, см | 3.5 |
| Ширина, см | 50.1 |
| Способ нанесения информации | На стикер |
