ESCA 3 Поворот 45град 35х300-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 35 |
| Перфорация в основании для монтажа | Нет |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 7047 |
Описание

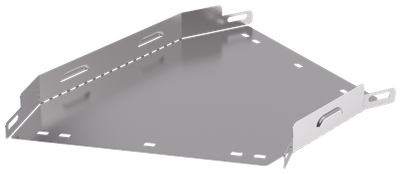

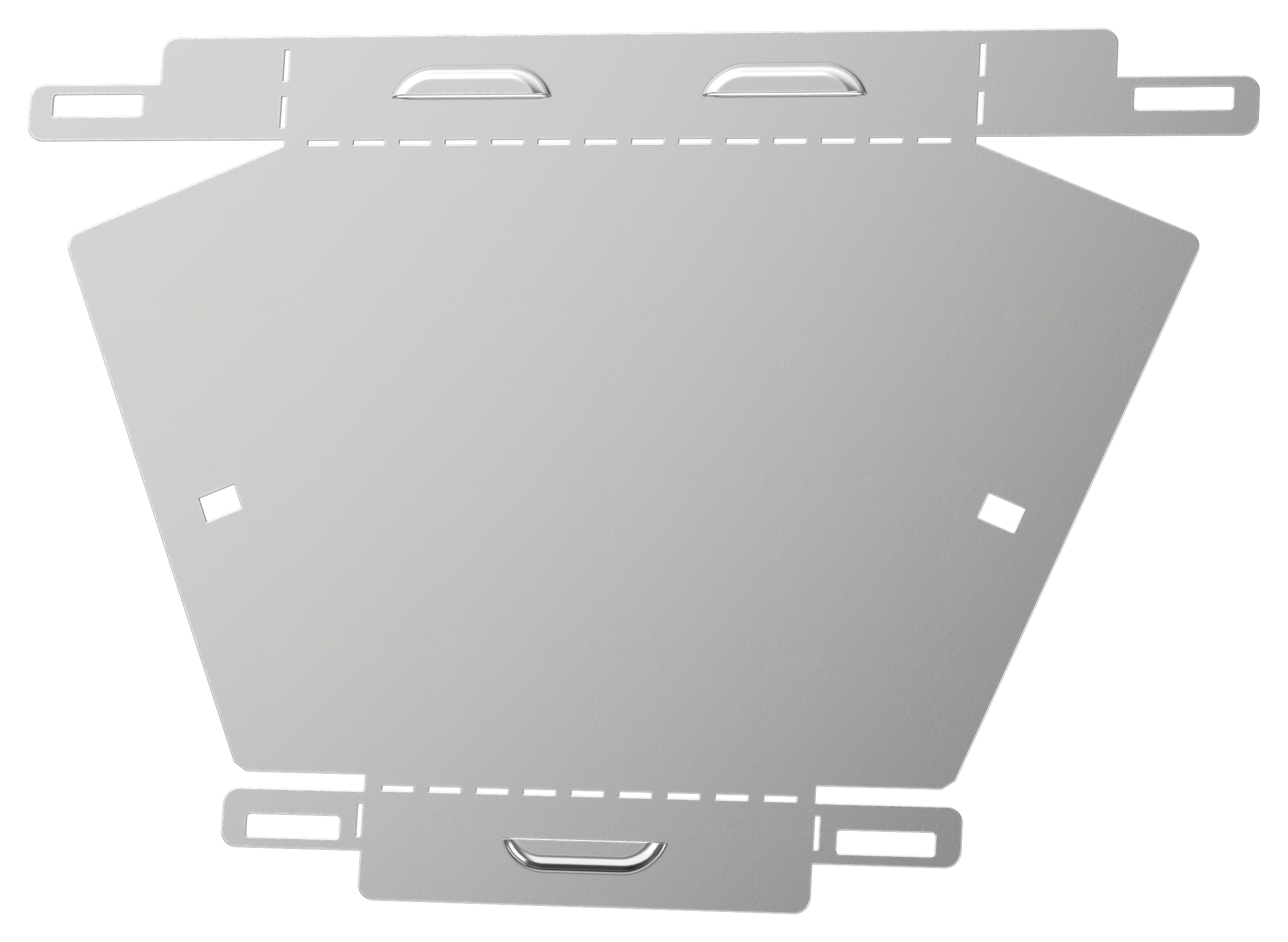

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 35 |
| Перфорация в основании для монтажа | Нет |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Прочее |
| Температура эксплуатации, °C | -50...40 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла, мм | 0.6 |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Ширина, мм | 300 |
| Перфорированная боковая стенка | Нет |
| Изменение направления | Горизонтальный (-ая) |
| Цвет | Светло-серый |
| Модель или исполнение | Интегрированный разъем |
| Длина, мм | 456 |
| Материал | Сталь |
| Вес, кг | 0,56 |
| Ширина ответвления, мм | 300 |
| Высота кабельного лотка , мм | 35 |
| Толщина цинкового покрытия, мкм | 10 |
| Отклонение - угол | 45 |
| Монтажная температура, °C | -50...40 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644036 |
| Вес брутто, кг | 5.6 |
| Вес нетто, кг | 5.6 |
| Объем, м^3 | 0.006154 |
| Длина, см | 47.4 |
| Высота, см | 3.5 |
| Ширина, см | 37.1 |
| Способ нанесения информации | На стикер |
