ESCA 3 Поворот 45град 35х50-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 35 |
| Номер цвета RAL | 7047 |
| Модель или исполнение | Интегрированный разъем |
| Перфорация в основании для монтажа | Нет |
Описание

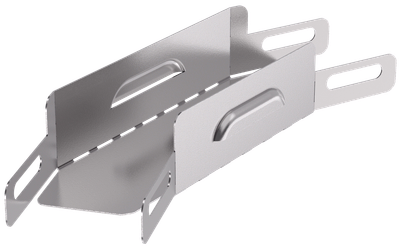

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 35 |
| Номер цвета RAL | 7047 |
| Модель или исполнение | Интегрированный разъем |
| Перфорация в основании для монтажа | Нет |
| Цвет | Светло-серый |
| Толщина металла, мм | 0.6 |
| Ширина ответвления, мм | 50 |
| Вес, кг | 0,09 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP00 |
| Длина, мм | 222 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Класс стойкости к коррозии | 2 |
| Вид или марка материала | Прочее |
| Монтажная температура, °C | -50...40 |
| Материал | Сталь |
| Температура эксплуатации, °C | -50...40 |
| Перфорированная боковая стенка | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Отклонение - угол | 45 |
| Высота кабельного лотка , мм | 35 |
| Ширина, мм | 50 |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Изменение направления | Горизонтальный (-ая) |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084646771 |
| Вес брутто, кг | 0.9 |
| Вес нетто, кг | 0.9 |
| Объем, м^3 | 0.000986 |
| Длина, см | 23.3 |
| Высота, см | 3.5 |
| Ширина, см | 12.1 |
| Способ нанесения информации | На стикер |
