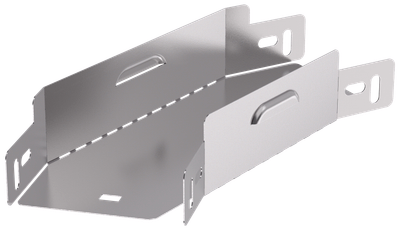

ESCA 3 Поворот 45град 50х100-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла, мм | 0.6 |
| Изменение направления | Горизонтальный (-ая) |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла, мм | 0.6 |
| Изменение направления | Горизонтальный (-ая) |
| Цвет | Светло-серый |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Температура эксплуатации, °C | -50...40 |
| Перфорированная боковая стенка | Нет |
| Модель или исполнение | Интегрированный разъем |
| Степень защиты - IP | IP00 |
| Монтажная температура, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Отклонение - угол | 45 |
| Вид или марка материала | Прочее |
| Высота кабельного лотка , мм | 50 |
| Длина, мм | 303 |
| Номер цвета RAL | 7047 |
| Ширина ответвления, мм | 100 |
| Материал | Сталь |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина, мм | 100 |
| Вес, кг | 0,22 |
| Толщина цинкового покрытия, мкм | 10 |
| Перфорация в основании для монтажа | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644579 |
| Вес брутто, кг | 2.2 |
| Вес нетто, кг | 2.2 |
| Объем, м^3 | 0.00033 |
| Длина, см | 31 |
| Высота, см | 0.5 |
| Ширина, см | 21 |
| Способ нанесения информации | На стикер |
