ESCA 3 Поворот 45град 50х200-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 50 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP00 |
| Исполнение для больших расст-усиленный | Нет |
Описание

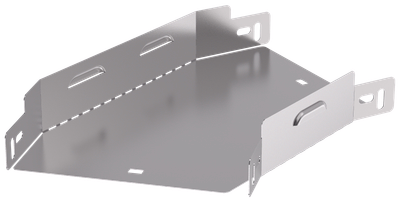

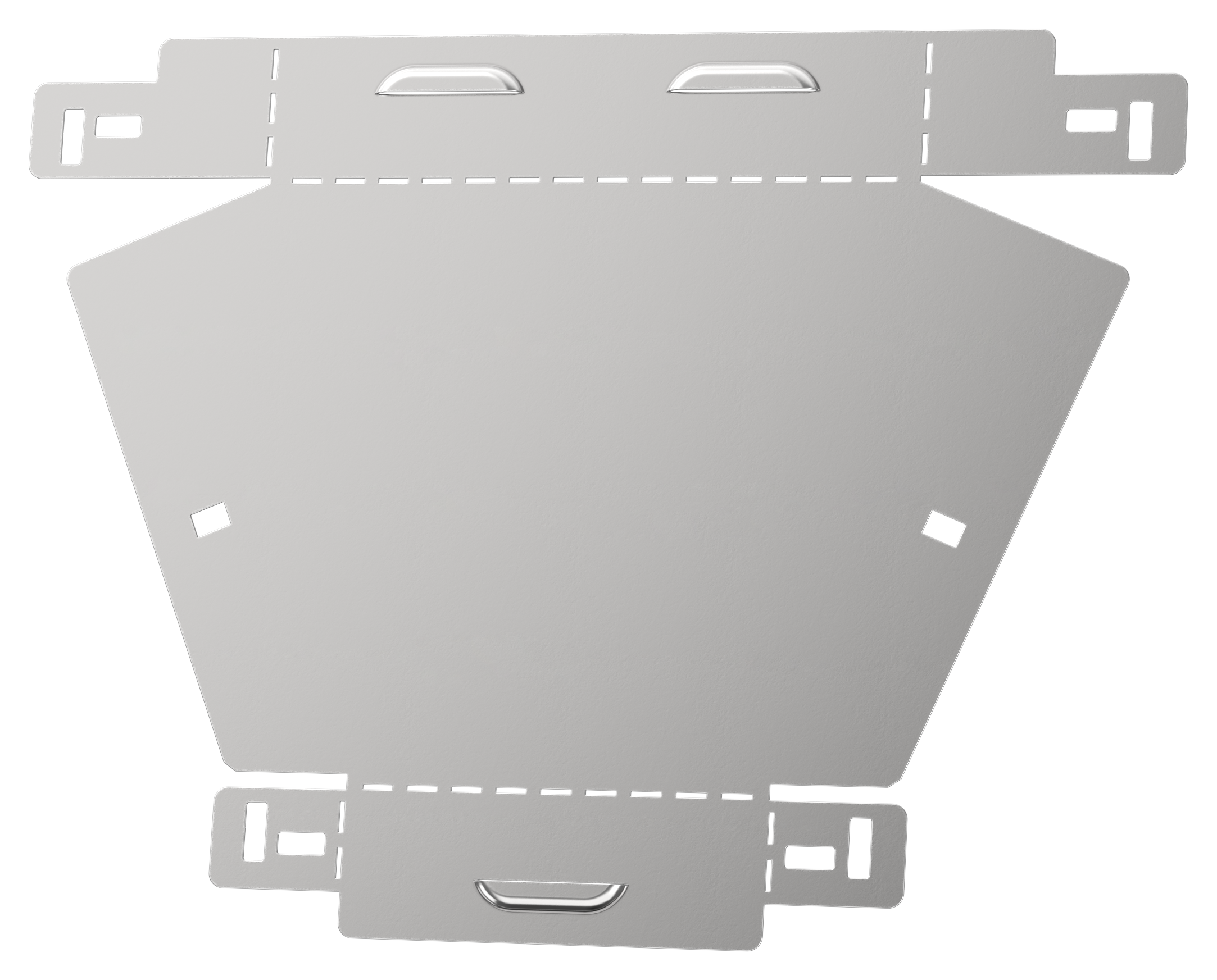

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 50 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP00 |
| Исполнение для больших расст-усиленный | Нет |
| Длина, мм | 379 |
| Перфорированная боковая стенка | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
| Температура эксплуатации, °C | -50...40 |
| Материал | Сталь |
| Монтажная температура, °C | -50...40 |
| Модель или исполнение | Интегрированный разъем |
| Толщина цинкового покрытия, мкм | 10 |
| Подходит для обеспеч целостности цепи | Нет |
| Вес, кг | 0,40 |
| Перфорация в основании для монтажа | Нет |
| Класс стойкости к коррозии | 2 |
| Высота кабельного лотка , мм | 50 |
| Ширина, мм | 200 |
| Вид или марка материала | Прочее |
| Толщина металла, мм | 0.6 |
| Цвет | Светло-серый |
| Ширина ответвления, мм | 200 |
| Отклонение - угол | 45 |
| Изменение направления | Горизонтальный (-ая) |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647778 |
| Вес брутто, кг | 4 |
| Вес нетто, кг | 4 |
| Объем, м^3 | 0.00415 |
| Длина, см | 39.4 |
| Высота, см | 3.5 |
| Ширина, см | 30.1 |
| Способ нанесения информации | На стикер |
