ESCA 3 Поворот 45град 80х150-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 80 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Исполнение для больших расст-усиленный | Нет |
| Монтажная температура, °C | -50...40 |
Описание

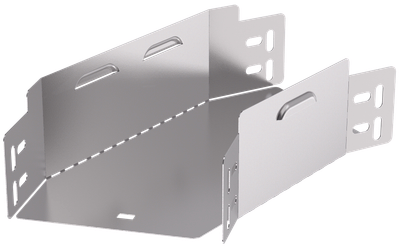

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 80 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Исполнение для больших расст-усиленный | Нет |
| Монтажная температура, °C | -50...40 |
| Температура эксплуатации, °C | -50...40 |
| Вес, кг | 0,39 |
| Толщина цинкового покрытия, мкм | 10 |
| Модель или исполнение | Интегрированный разъем |
| Отклонение - угол | 45 |
| Высота кабельного лотка , мм | 80 |
| Длина, мм | 341 |
| Степень защиты - IP | IP00 |
| Толщина металла, мм | 0.6 |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Перфорированная боковая стенка | Нет |
| Ширина ответвления, мм | 150 |
| Изменение направления | Горизонтальный (-ая) |
| Ширина, мм | 150 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Вид или марка материала | Прочее |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647747 |
| Вес брутто, кг | 3.9 |
| Вес нетто, кг | 3.9 |
| Объем, м^3 | 0.003864 |
| Длина, см | 35.5 |
| Высота, см | 3.5 |
| Ширина, см | 31.1 |
| Способ нанесения информации | На стикер |
