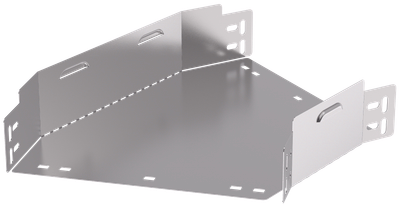

ESCA 3 Поворот 45град 80х300-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Изменение направления | Горизонтальный (-ая) |
| Толщина металла, мм | 0.6 |
| Ширина ответвления, мм | 300 |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Изменение направления | Горизонтальный (-ая) |
| Толщина металла, мм | 0.6 |
| Ширина ответвления, мм | 300 |
| Длина, мм | 456 |
| Ширина, мм | 300 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Высота кабельного лотка , мм | 80 |
| Перфорация в основании для монтажа | Нет |
| Класс стойкости к коррозии | 2 |
| Перфорированная боковая стенка | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Материал | Сталь |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Подходит для обеспеч целостности цепи | Нет |
| Вид или марка материала | Прочее |
| Цвет | Светло-серый |
| Монтажная температура, °C | -50...40 |
| Номер цвета RAL | 7047 |
| Температура эксплуатации, °C | -50...40 |
| Отклонение - угол | 45 |
| Исполнение для больших расст-усиленный | Нет |
| Модель или исполнение | Интегрированный разъем |
| Вес, кг | 0,70 |
| Степень защиты - IP | IP00 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647723 |
| Вес брутто, кг | 7 |
| Вес нетто, кг | 7 |
| Объем, м^3 | 0.007647 |
| Длина, см | 47.4 |
| Высота, см | 3.5 |
| Ширина, см | 46.1 |
| Способ нанесения информации | На стикер |
