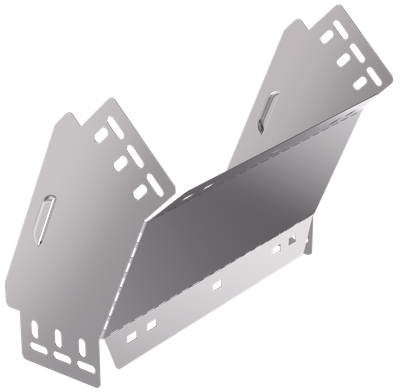

ESCA 3 Поворот вертикальный внешний 45град 100х300-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
| Температура эксплуатации, °C | -50...40 |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
| Температура эксплуатации, °C | -50...40 |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Вид или марка материала | Прочее |
| Ширина, мм | 300 |
| Ширина ответвления, мм | 300 |
| Высота кабельного лотка , мм | 100 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Толщина металла, мм | 0.6 |
| Монтажная температура, °C | -50...40 |
| Длина, мм | 244 |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Исполнение для больших расст-усиленный | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Отклонение - угол | 45 |
| Перфорированная боковая стенка | Нет |
| Вес, кг | 0,46 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644975 |
| Вес брутто, кг | 4.6 |
| Вес нетто, кг | 4.6 |
| Объем, м^3 | 0.004602 |
| Длина, см | 26.3 |
| Высота, см | 3.5 |
| Ширина, см | 50 |
| Способ нанесения информации | На стикер |
