ESCA 3 Поворот вертикальный внешний 45град 35х300-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 35 |
| Модель или исполнение | Интегрированный разъем |
| Цвет | Светло-серый |
| Толщина цинкового покрытия, мкм | 10 |
Описание

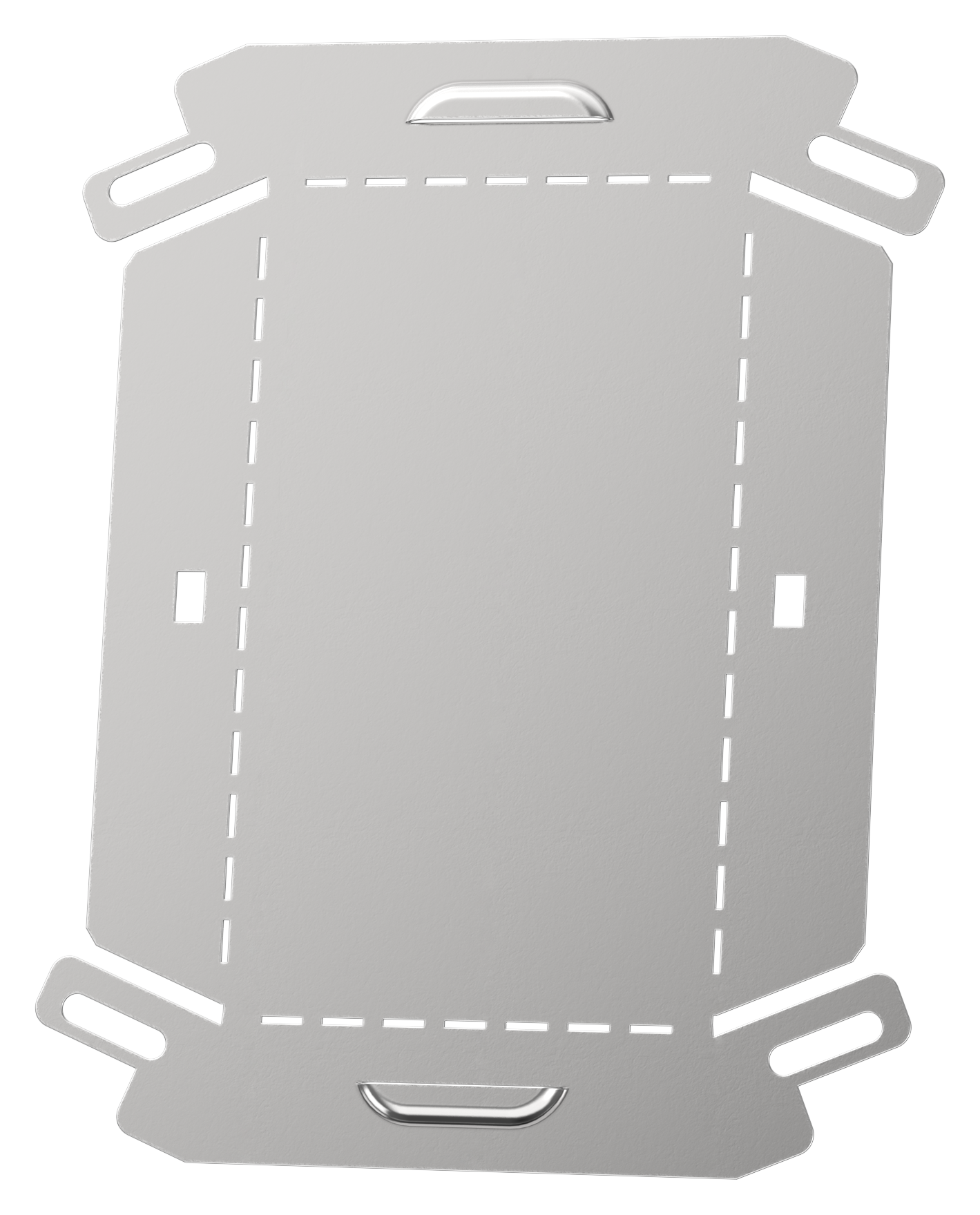

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 35 |
| Модель или исполнение | Интегрированный разъем |
| Цвет | Светло-серый |
| Толщина цинкового покрытия, мкм | 10 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Вес, кг | 0,31 |
| Материал | Сталь |
| Ширина ответвления, мм | 300 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Перфорированная боковая стенка | Нет |
| Степень защиты - IP | IP00 |
| Исполнение для больших расст-усиленный | Нет |
| Ширина, мм | 300 |
| Номер цвета RAL | 7047 |
| Длина, мм | 198 |
| Вид или марка материала | Прочее |
| Монтажная температура, °C | -50...40 |
| Отклонение - угол | 45 |
| Температура эксплуатации, °C | -50...40 |
| Высота кабельного лотка , мм | 35 |
| Толщина металла, мм | 0.6 |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Перфорация в основании для монтажа | Нет |
| Класс стойкости к коррозии | 2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647884 |
| Вес брутто, кг | 3.1 |
| Вес нетто, кг | 3.1 |
| Объем, м^3 | 0.002771 |
| Длина, см | 21.4 |
| Высота, см | 3.5 |
| Ширина, см | 37 |
| Способ нанесения информации | На стикер |
