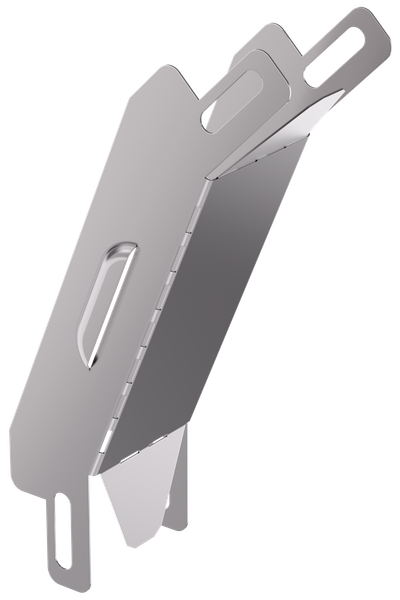

ESCA 3 Поворот вертикальный внешний 45град 35х50-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 35 |
| Высота кабельного лотка , мм | 35 |
| Ширина, мм | 50 |
| Вид или марка материала | Прочее |
Описание

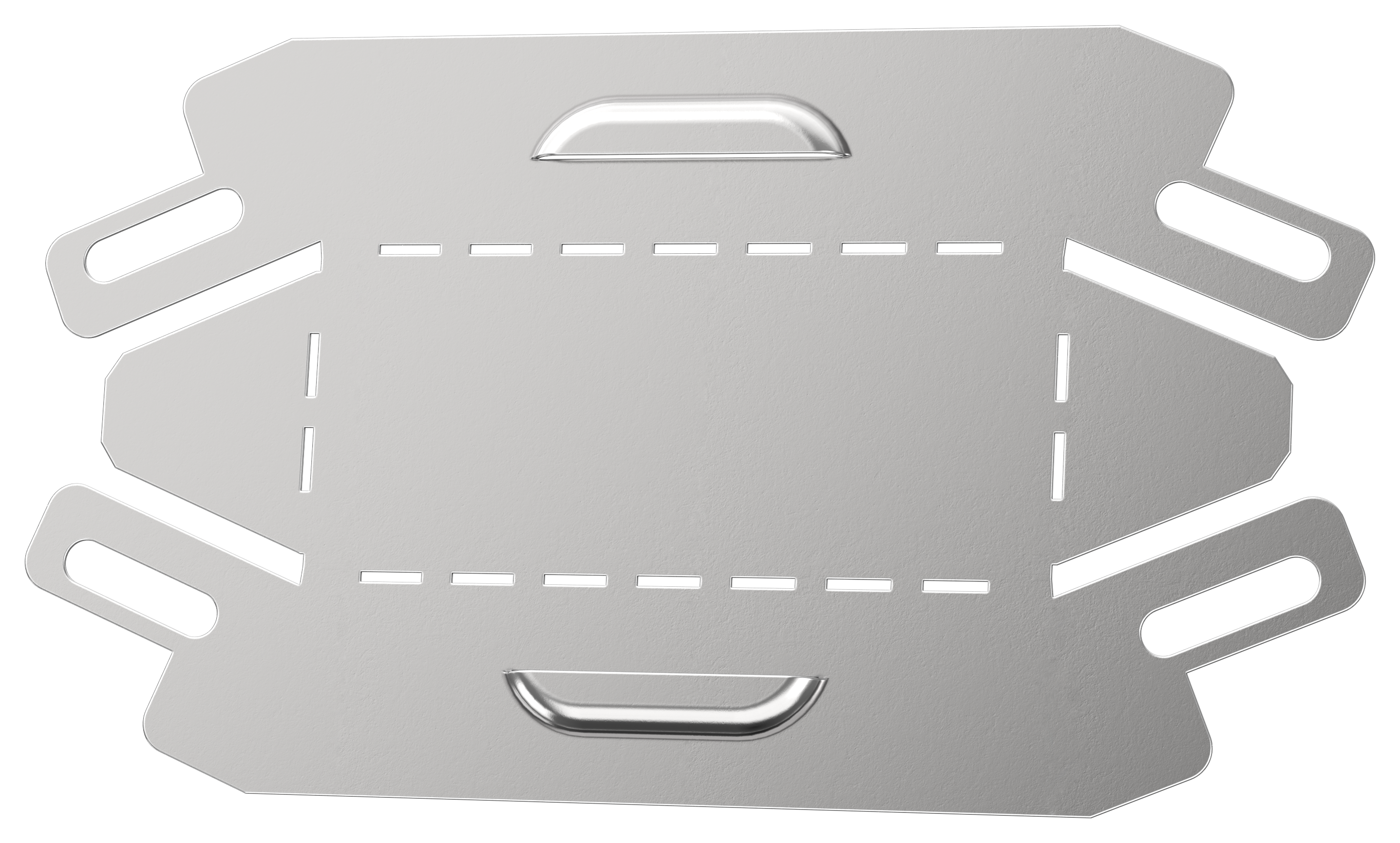

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 35 |
| Высота кабельного лотка , мм | 35 |
| Ширина, мм | 50 |
| Вид или марка материала | Прочее |
| Ширина ответвления, мм | 50 |
| Класс стойкости к коррозии | 2 |
| Монтажная температура, °C | -50...40 |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Перфорированная боковая стенка | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Толщина металла, мм | 0.6 |
| Длина, мм | 198 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Отклонение - угол | 45 |
| Исполнение для больших расст-усиленный | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Температура эксплуатации, °C | -50...40 |
| Вес, кг | 0,1 |
| Цвет | Светло-серый |
| Подходит для обеспеч целостности цепи | Нет |
| Номер цвета RAL | 7047 |
| Перфорация в основании для монтажа | Нет |
| Модель или исполнение | Интегрированный разъем |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647679 |
| Вес брутто, кг | 1 |
| Вес нетто, кг | 1 |
| Объем, м^3 | 0.000898 |
| Длина, см | 21.4 |
| Высота, см | 3.5 |
| Ширина, см | 12 |
| Способ нанесения информации | На стикер |
