ESCA 3 Поворот вертикальный внешний 45град 50х150-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 50 |
| Ширина, мм | 150 |
| Цвет | Светло-серый |
| Исполнение для больших расст-усиленный | Нет |
Описание

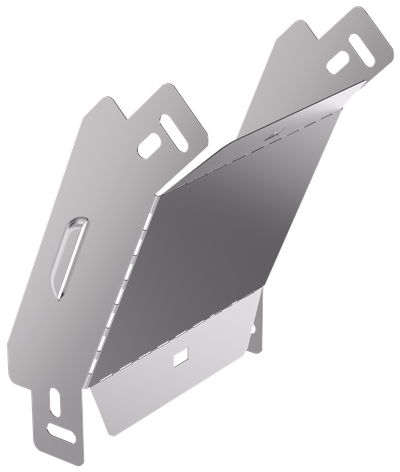

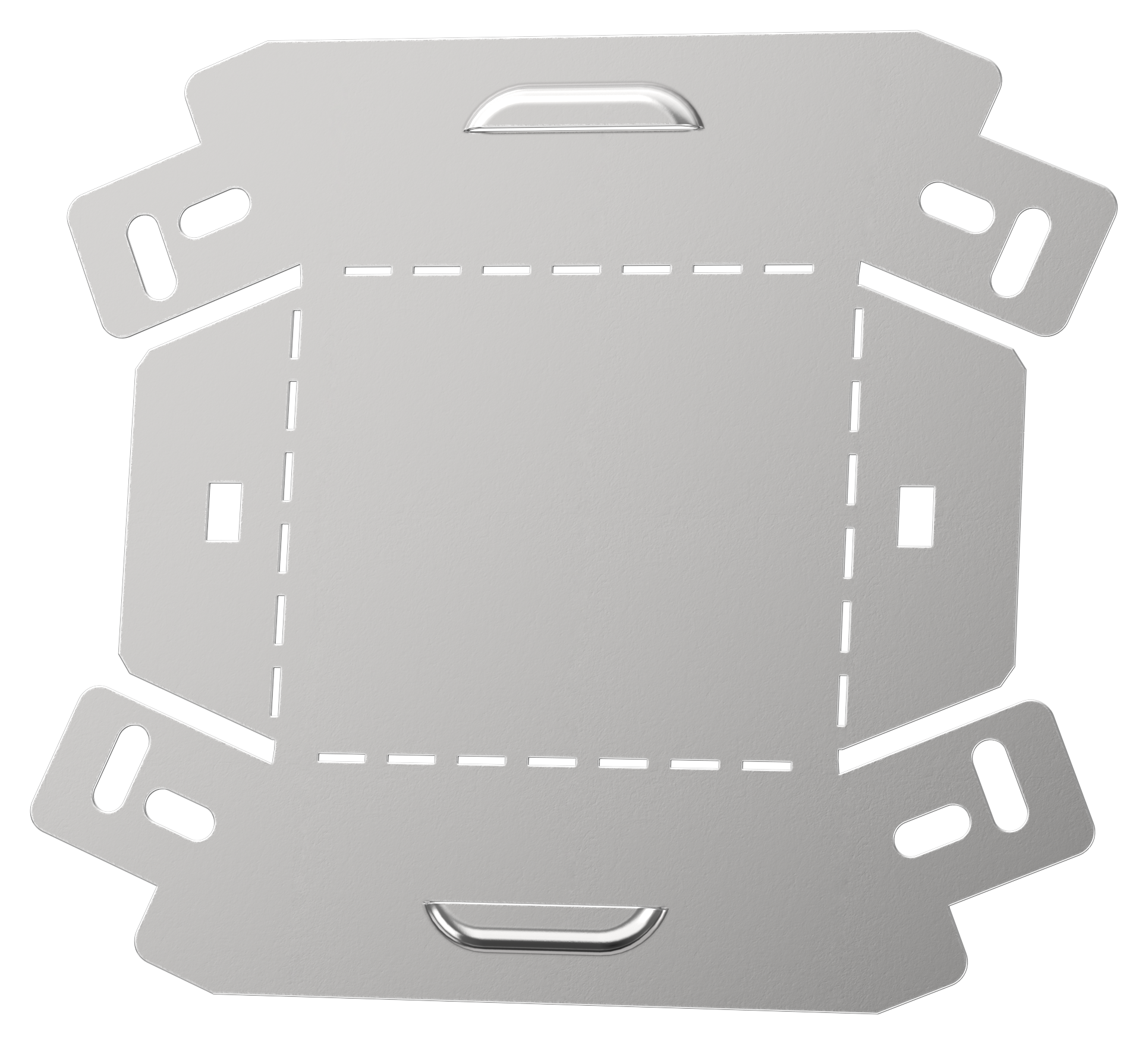

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 50 |
| Ширина, мм | 150 |
| Цвет | Светло-серый |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла, мм | 0.6 |
| Вес, кг | 0,22 |
| Ширина ответвления, мм | 150 |
| Материал | Сталь |
| Длина, мм | 209 |
| Степень защиты - IP | IP00 |
| Монтажная температура, °C | -50...40 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Модель или исполнение | Интегрированный разъем |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Отклонение - угол | 45 |
| Класс стойкости к коррозии | 2 |
| Вид или марка материала | Прочее |
| Номер цвета RAL | 7047 |
| Температура эксплуатации, °C | -50...40 |
| Высота кабельного лотка , мм | 50 |
| Перфорированная боковая стенка | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч целостности цепи | Нет |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084645651 |
| Вес брутто, кг | 2.2 |
| Вес нетто, кг | 2.2 |
| Объем, м^3 | 0.001968 |
| Длина, см | 22.5 |
| Высота, см | 3.5 |
| Ширина, см | 25 |
| Способ нанесения информации | На стикер |
