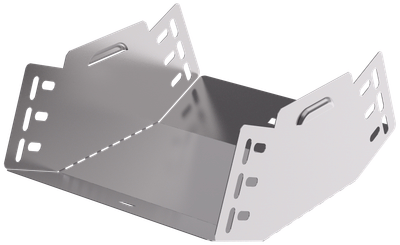

ESCA 3 Поворот вертикальный внутренний 45град 100х200-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Класс стойкости к коррозии | 2 |
| Материал | Сталь |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Класс стойкости к коррозии | 2 |
| Материал | Сталь |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Степень защиты - IP | IP00 |
| Высота кабельного лотка , мм | 100 |
| Ширина ответвления, мм | 200 |
| Модель или исполнение | Интегрированный разъем |
| Толщина металла, мм | 0.6 |
| Перфорированная боковая стенка | Нет |
| Монтажная температура, °C | -50...40 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Подходит для обеспеч целостности цепи | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Вид или марка материала | Прочее |
| Ширина, мм | 200 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Толщина цинкового покрытия, мкм | 10 |
| Перфорация в основании для монтажа | Нет |
| Вес, кг | 0,44 |
| Отклонение - угол | 45 |
| Длина, мм | 156 |
| Температура эксплуатации, °C | -50...40 |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644371 |
| Вес брутто, кг | 4.4 |
| Вес нетто, кг | 4.4 |
| Объем, м^3 | 0.003831 |
| Длина, см | 26.9 |
| Высота, см | 3.5 |
| Ширина, см | 40.7 |
| Способ нанесения информации | На стикер |
