ESCA 3 Поворот вертикальный внутренний 45град 35х50-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 35 |
| Монтажная температура, °C | -50...40 |
| Толщина металла, мм | 0.6 |
| Класс стойкости к коррозии | 2 |
Описание

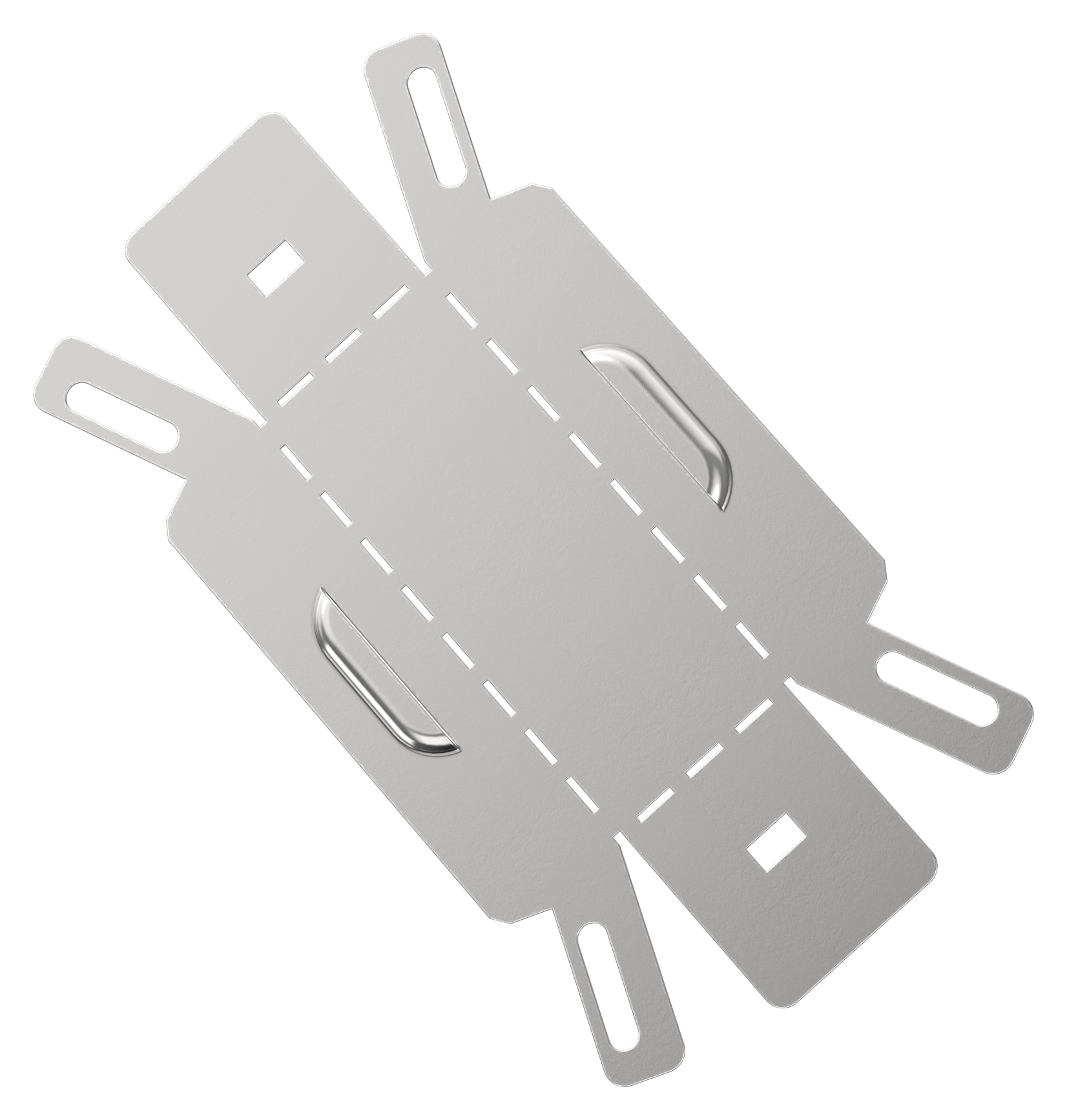

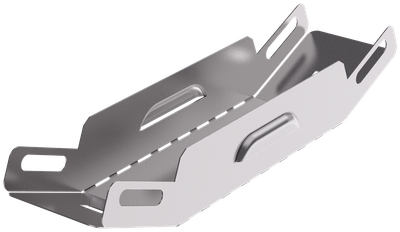

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 35 |
| Монтажная температура, °C | -50...40 |
| Толщина металла, мм | 0.6 |
| Класс стойкости к коррозии | 2 |
| Подходит для обеспеч целостности цепи | Нет |
| Отклонение - угол | 45 |
| Высота кабельного лотка , мм | 35 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP00 |
| Вид или марка материала | Прочее |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Цвет | Светло-серый |
| Изменение направления | Вертикально восходящий (внутренний) |
| Вес, кг | 0,11 |
| Длина, мм | 101 |
| Толщина цинкового покрытия, мкм | 10 |
| Ширина, мм | 50 |
| Перфорация в основании для монтажа | Нет |
| Температура эксплуатации, °C | -50...40 |
| Исполнение для больших расст-усиленный | Нет |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Перфорированная боковая стенка | Нет |
| Ширина ответвления, мм | 50 |
| Модель или исполнение | Интегрированный разъем |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647754 |
| Вес брутто, кг | 1.1 |
| Вес нетто, кг | 1.1 |
| Объем, м^3 | 0.00108 |
| Длина, см | 24.3 |
| Высота, см | 3.5 |
| Ширина, см | 12.7 |
| Способ нанесения информации | На стикер |
