ESCA 3 Поворот вертикальный внутренний 45град 50х200-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 50 |
| Вес, кг | 0,31 |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
Описание

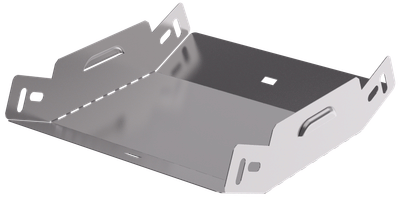

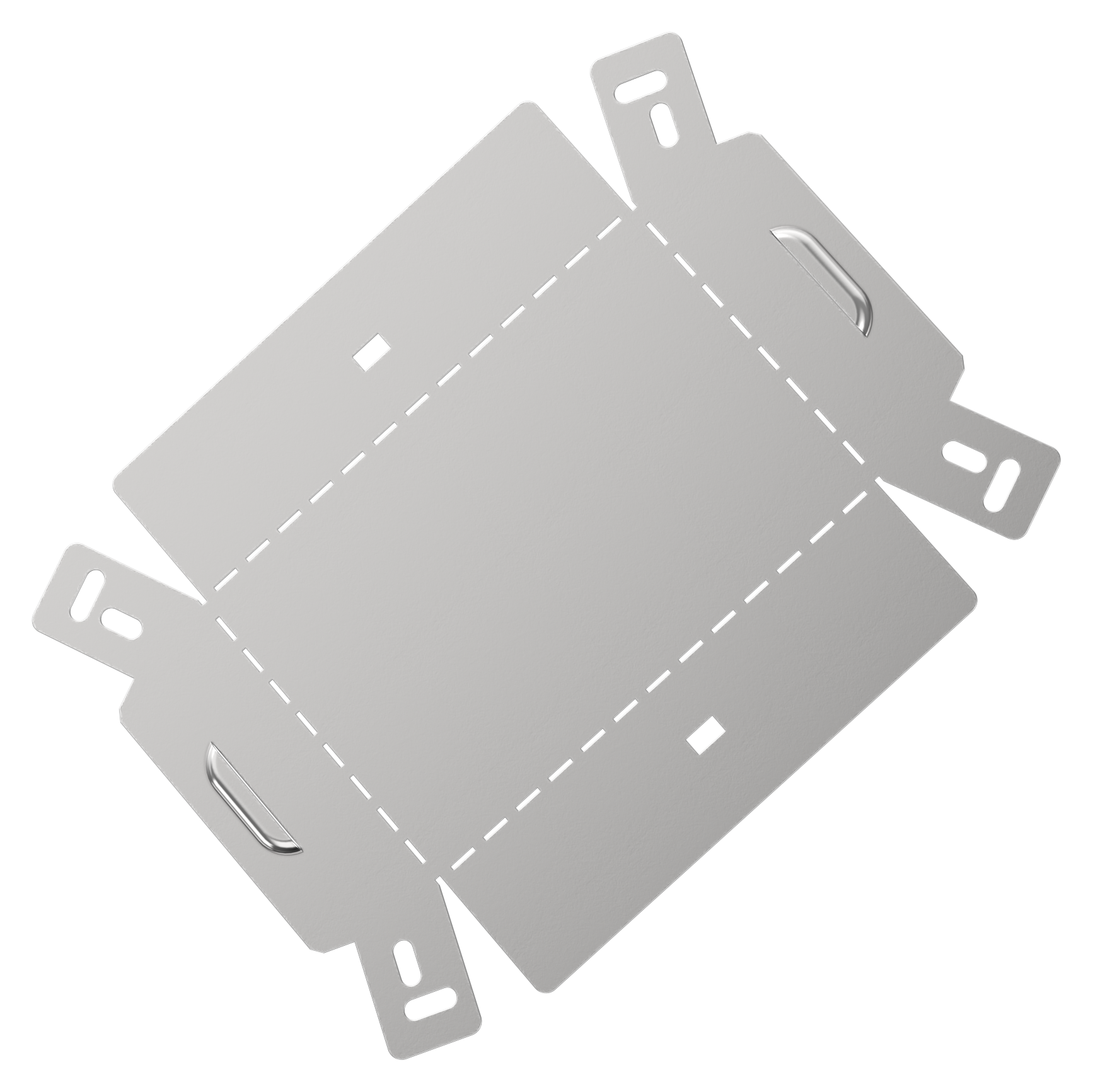

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 50 |
| Вес, кг | 0,31 |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Вид или марка материала | Прочее |
| Исполнение для больших расст-усиленный | Нет |
| Монтажная температура, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 10 |
| Ширина ответвления, мм | 200 |
| Класс стойкости к коррозии | 2 |
| Длина, мм | 112 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Перфорированная боковая стенка | Нет |
| Степень защиты - IP | IP00 |
| Отклонение - угол | 45 |
| Высота кабельного лотка , мм | 50 |
| Цвет | Светло-серый |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Номер цвета RAL | 7047 |
| Ширина, мм | 200 |
| Толщина металла, мм | 0.6 |
| Температура эксплуатации, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647037 |
| Вес брутто, кг | 3.1 |
| Вес нетто, кг | 3.1 |
| Объем, м^3 | 0.002594 |
| Длина, см | 24.3 |
| Высота, см | 3.5 |
| Ширина, см | 30.5 |
| Способ нанесения информации | На стикер |
