ESCA 3 Поворот вертикальный внутренний 45град 80х80-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Материал | Сталь |
| Ширина, мм | 80 |
| Класс стойкости к коррозии | 2 |
Описание

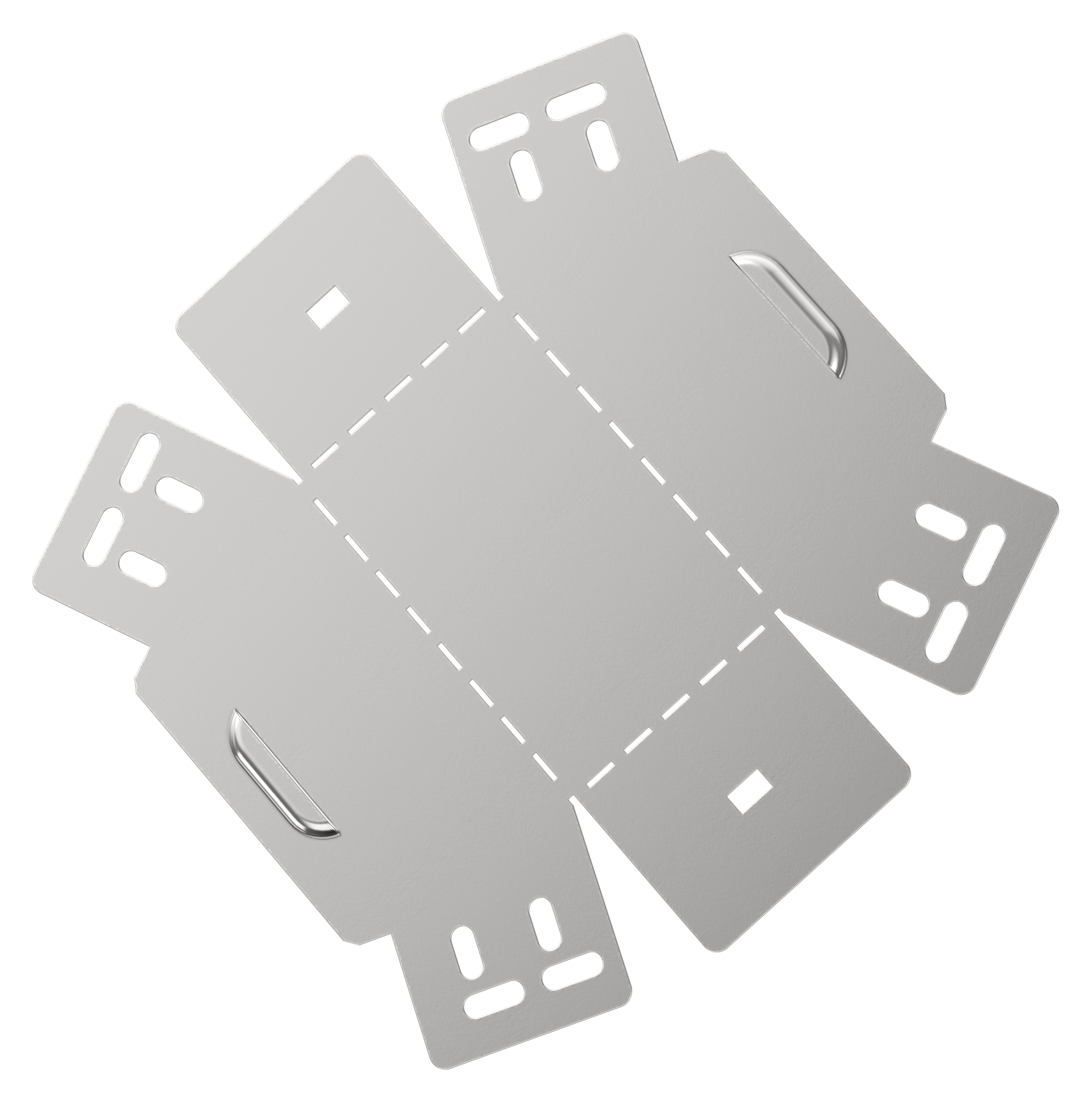

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Материал | Сталь |
| Ширина, мм | 80 |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 7047 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Высота кабельного лотка , мм | 80 |
| Перфорированная боковая стенка | Нет |
| Ширина ответвления, мм | 80 |
| Толщина цинкового покрытия, мкм | 10 |
| Отклонение - угол | 45 |
| Длина, мм | 139 |
| Модель или исполнение | Интегрированный разъем |
| Вес, кг | 0,25 |
| Толщина металла, мм | 0.6 |
| Перфорация в основании для монтажа | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Исполнение для больших расст-усиленный | Нет |
| Вид или марка материала | Прочее |
| Монтажная температура, °C | -50...40 |
| Цвет | Светло-серый |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644210 |
| Вес брутто, кг | 2.5 |
| Вес нетто, кг | 2.5 |
| Объем, м^3 | 0.002256 |
| Длина, см | 26.1 |
| Высота, см | 3.5 |
| Ширина, см | 24.7 |
| Способ нанесения информации | На стикер |
