ESCA 3 Поворот 90град 100х300-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Вид или марка материала | Прочее |
| Перфорированная боковая стенка | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Описание

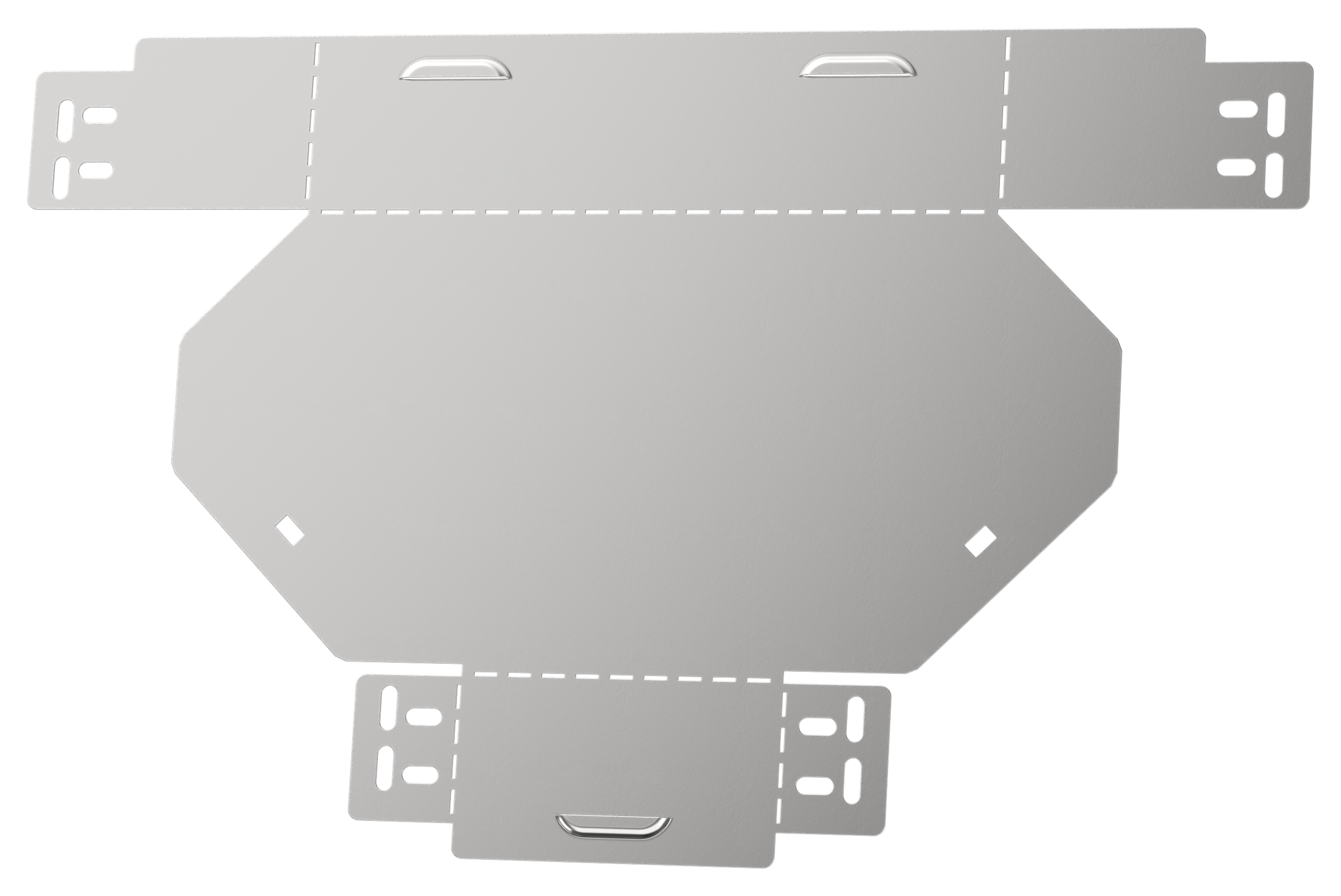

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Вид или марка материала | Прочее |
| Перфорированная боковая стенка | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Изменение направления | Горизонтальный (-ая) |
| Высота кабельного лотка , мм | 100 |
| Цвет | Светло-серый |
| Монтажная температура, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 10 |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Ширина, мм | 300 |
| Вес, кг | 1,06 |
| Длина, мм | 635 |
| Перфорация в основании для монтажа | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Отклонение - угол | 90 |
| Модель или исполнение | Интегрированный разъем |
| Класс стойкости к коррозии | 2 |
| Ширина ответвления, мм | 300 |
| Номер цвета RAL | 7047 |
| Толщина металла, мм | 0.6 |
| Материал | Сталь |
| Исполнение для больших расст-усиленный | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647808 |
| Вес брутто, кг | 10.6 |
| Вес нетто, кг | 10.6 |
| Объем, м^3 | 0.012905 |
| Длина, см | 73.6 |
| Высота, см | 3.5 |
| Ширина, см | 50.1 |
| Способ нанесения информации | На стикер |
