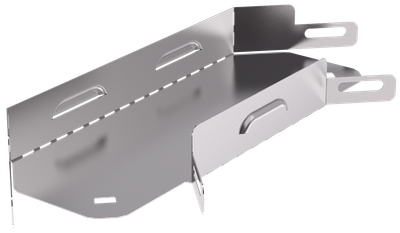

ESCA 3 Поворот 90град 35х100-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 35 |
| Перфорированная боковая стенка | Нет |
| Степень защиты - IP | IP00 |
| Цвет | Светло-серый |
Описание
Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 35 |
| Перфорированная боковая стенка | Нет |
| Степень защиты - IP | IP00 |
| Цвет | Светло-серый |
| Изменение направления | Горизонтальный (-ая) |
| Температура эксплуатации, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Отклонение - угол | 90 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Номер цвета RAL | 7047 |
| Ширина, мм | 100 |
| Материал | Сталь |
| Толщина цинкового покрытия, мкм | 10 |
| Монтажная температура, °C | -50...40 |
| Высота кабельного лотка , мм | 35 |
| Перфорация в основании для монтажа | Нет |
| Длина, мм | 352 |
| Толщина металла, мм | 0.6 |
| Ширина ответвления, мм | 100 |
| Модель или исполнение | Интегрированный разъем |
| Вес, кг | 0,21 |
| Вид или марка материала | Прочее |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644197 |
| Вес брутто, кг | 2.1 |
| Вес нетто, кг | 2.1 |
| Объем, м^3 | 0.002423 |
| Длина, см | 40.5 |
| Высота, см | 3.5 |
| Ширина, см | 17.1 |
| Способ нанесения информации | На стикер |
