ESCA 3 Поворот 90град 35х150-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 35 |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Монтажная температура, °C | -50...40 |
Описание

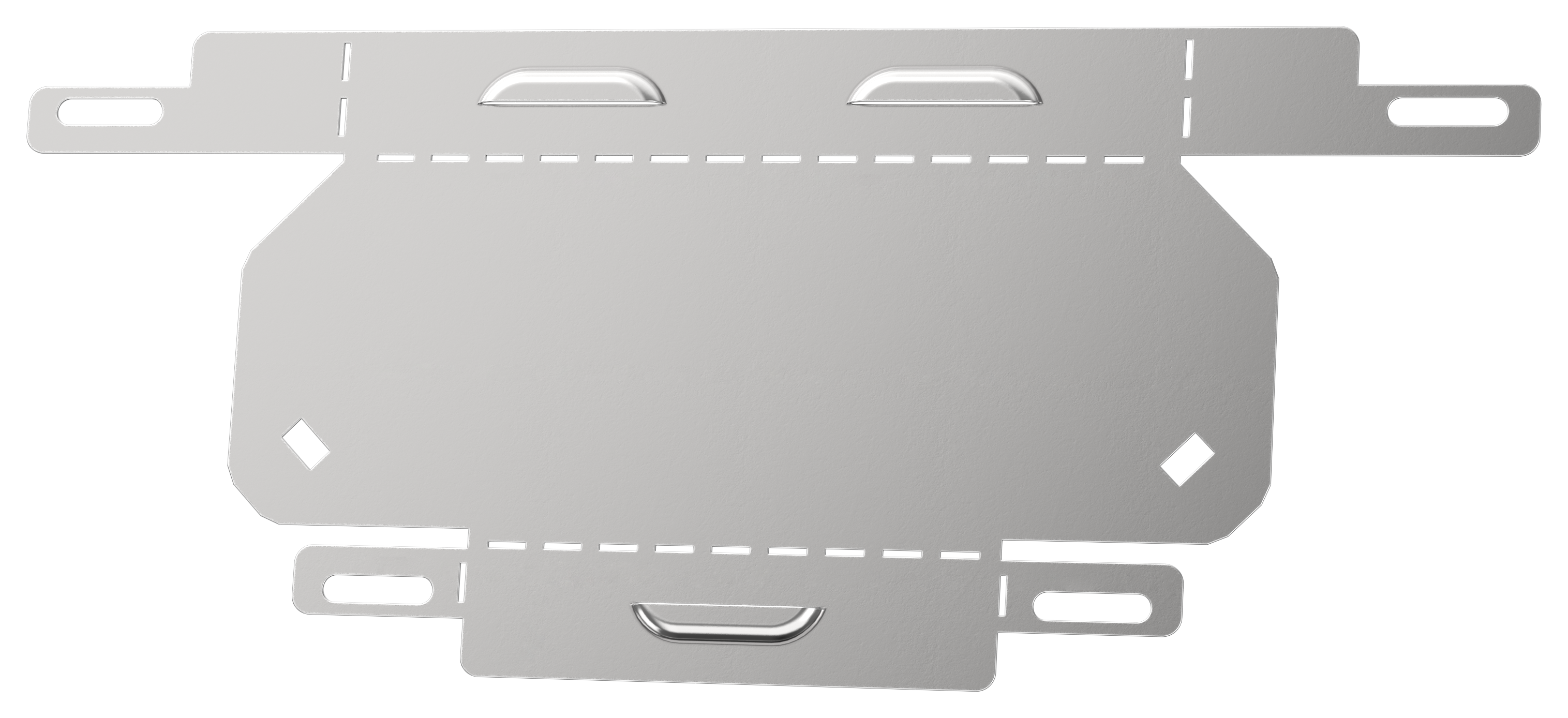

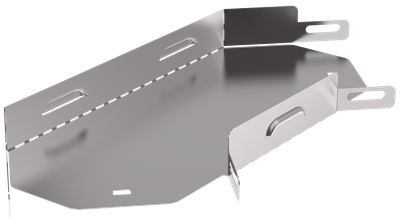

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 35 |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Монтажная температура, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 10 |
| Вес, кг | 0,32 |
| Толщина металла, мм | 0.6 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Перфорация в основании для монтажа | Нет |
| Ширина, мм | 150 |
| Номер цвета RAL | 7047 |
| Ширина ответвления, мм | 150 |
| Длина, мм | 422 |
| Модель или исполнение | Интегрированный разъем |
| Изменение направления | Горизонтальный (-ая) |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации, °C | -50...40 |
| Исполнение для больших расст-усиленный | Нет |
| Высота кабельного лотка , мм | 35 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
| Вид или марка материала | Прочее |
| Отклонение - угол | 90 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647389 |
| Вес брутто, кг | 3.2 |
| Вес нетто, кг | 3.2 |
| Объем, м^3 | 0.003774 |
| Длина, см | 48.8 |
| Высота, см | 3.5 |
| Ширина, см | 22.1 |
| Способ нанесения информации | На стикер |
