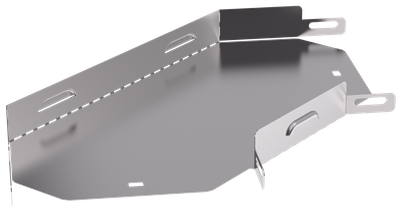

ESCA 3 Поворот 90град 35х200-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 35 |
| Длина, мм | 493 |
| Изменение направления | Горизонтальный (-ая) |
| Подходит для обеспеч целостности цепи | Нет |
Описание
Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 35 |
| Длина, мм | 493 |
| Изменение направления | Горизонтальный (-ая) |
| Подходит для обеспеч целостности цепи | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Цвет | Светло-серый |
| Толщина металла, мм | 0.6 |
| Вид или марка материала | Прочее |
| Ширина ответвления, мм | 200 |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 90 |
| Ширина, мм | 200 |
| Монтажная температура, °C | -50...40 |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Степень защиты - IP | IP00 |
| Толщина цинкового покрытия, мкм | 10 |
| Вес, кг | 0,45 |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | Интегрированный разъем |
| Материал | Сталь |
| Высота кабельного лотка , мм | 35 |
| Температура эксплуатации, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084643794 |
| Вес брутто, кг | 4.5 |
| Вес нетто, кг | 4.5 |
| Объем, м^3 | 0.005415 |
| Длина, см | 57.1 |
| Высота, см | 3.5 |
| Ширина, см | 27.1 |
| Способ нанесения информации | На стикер |
