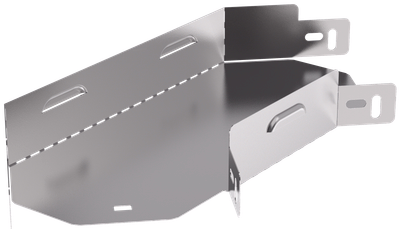

ESCA 3 Поворот 90град 50х150-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 50 |
| Исполнение для больших расст-усиленный | Нет |
| Степень защиты - IP | IP00 |
| Вес, кг | 0,37 |
Описание

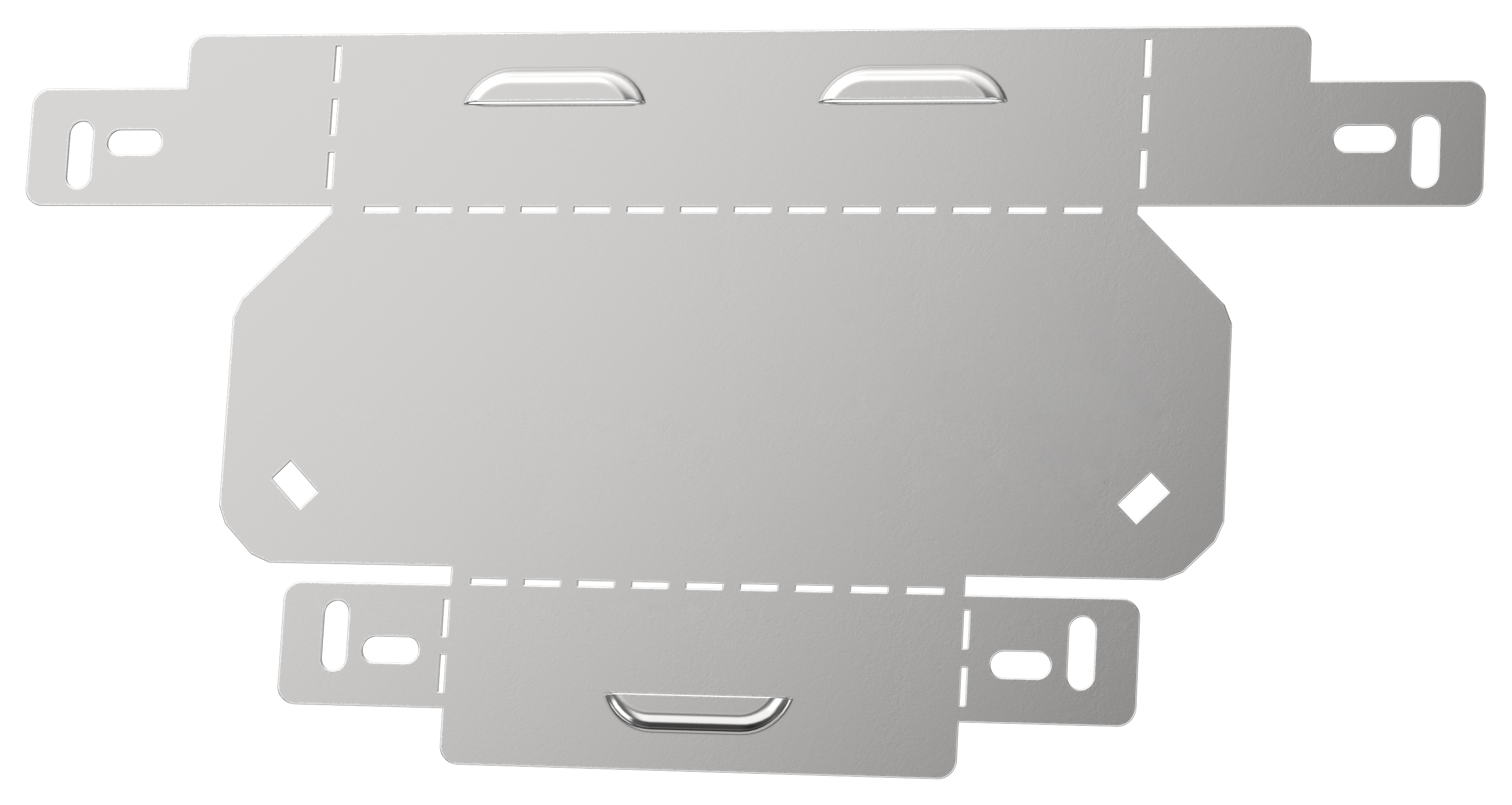

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 50 |
| Исполнение для больших расст-усиленный | Нет |
| Степень защиты - IP | IP00 |
| Вес, кг | 0,37 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Высота кабельного лотка , мм | 50 |
| Перфорированная боковая стенка | Нет |
| Ширина, мм | 150 |
| Температура эксплуатации, °C | -50...40 |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Толщина цинкового покрытия, мкм | 10 |
| Толщина металла, мм | 0.6 |
| Длина, мм | 422 |
| Номер цвета RAL | 7047 |
| Изменение направления | Горизонтальный (-ая) |
| Монтажная температура, °C | -50...40 |
| Модель или исполнение | Интегрированный разъем |
| Цвет | Светло-серый |
| Отклонение - угол | 90 |
| Класс стойкости к коррозии | 2 |
| Вид или марка материала | Прочее |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина ответвления, мм | 150 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647815 |
| Вес брутто, кг | 3.7 |
| Вес нетто, кг | 3.7 |
| Объем, м^3 | 0.004287 |
| Длина, см | 48.8 |
| Высота, см | 3.5 |
| Ширина, см | 25.1 |
| Способ нанесения информации | На стикер |
