ESCA 3 Поворот 90град 80х80-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Температура эксплуатации, °C | -50...40 |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла, мм | 0.6 |
Описание

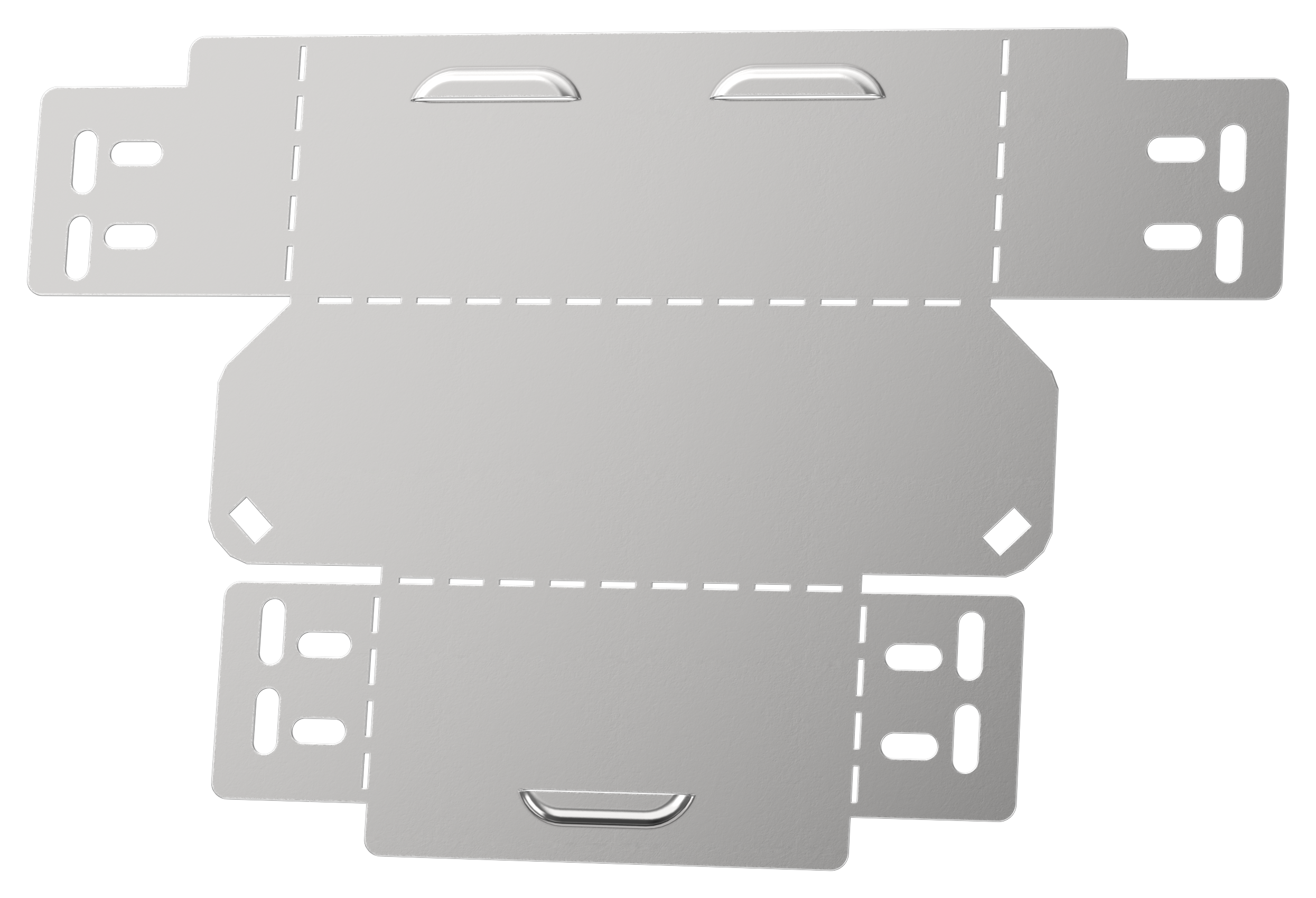

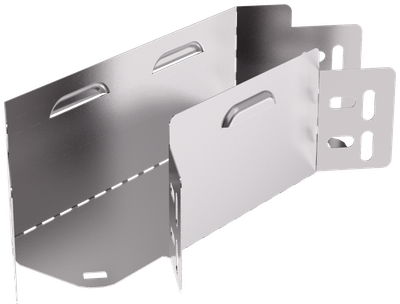

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Температура эксплуатации, °C | -50...40 |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла, мм | 0.6 |
| Толщина цинкового покрытия, мкм | 10 |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Изменение направления | Горизонтальный (-ая) |
| Высота кабельного лотка , мм | 80 |
| Подходит для обеспеч целостности цепи | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Отклонение - угол | 90 |
| Вес, кг | 0,29 |
| Перфорированная боковая стенка | Нет |
| Ширина, мм | 80 |
| Цвет | Светло-серый |
| Ширина ответвления, мм | 80 |
| Степень защиты - IP | IP00 |
| Перфорация в основании для монтажа | Нет |
| Монтажная температура, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Вид или марка материала | Прочее |
| Длина, мм | 323 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644296 |
| Вес брутто, кг | 2.9 |
| Вес нетто, кг | 2.9 |
| Объем, м^3 | 0.003137 |
| Длина, см | 37.2 |
| Высота, см | 3.5 |
| Ширина, см | 24.1 |
| Способ нанесения информации | На стикер |
