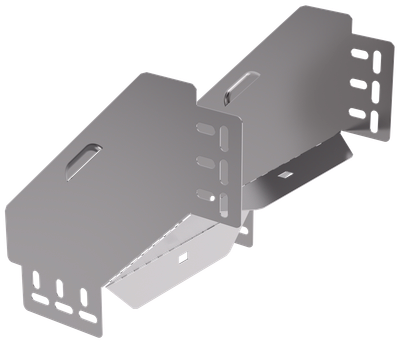

ESCA 3 Поворот вертикальный внешний 90град 100х200-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Отклонение - угол | 90 |
| Вид или марка материала | Прочее |
| Подходит для обеспеч целостности цепи | Нет |
Описание
Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Отклонение - угол | 90 |
| Вид или марка материала | Прочее |
| Подходит для обеспеч целостности цепи | Нет |
| Ширина, мм | 200 |
| Ширина ответвления, мм | 200 |
| Длина, мм | 299 |
| Исполнение для больших расст-усиленный | Нет |
| Монтажная температура, °C | -50...40 |
| Цвет | Светло-серый |
| Модель или исполнение | Интегрированный разъем |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Материал | Сталь |
| Вес, кг | 0,41 |
| Перфорация в основании для монтажа | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Высота кабельного лотка , мм | 100 |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 7047 |
| Толщина цинкового покрытия, мкм | 10 |
| Толщина металла, мм | 0.6 |
| Степень защиты - IP | IP00 |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647228 |
| Вес брутто, кг | 4.1 |
| Вес нетто, кг | 4.1 |
| Объем, м^3 | 0.004196 |
| Длина, см | 29.9 |
| Высота, см | 3.5 |
| Ширина, см | 40.1 |
| Способ нанесения информации | На стикер |
