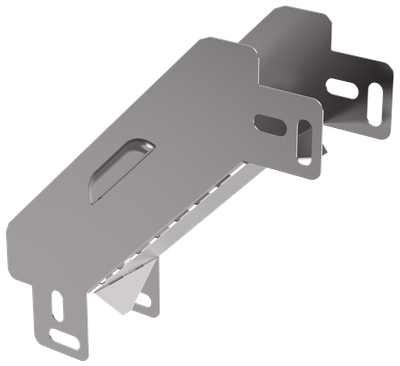

ESCA 3 Поворот вертикальный внешний 90град 50х50-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Степень защиты - IP | IP00 |
| Отклонение - угол | 90 |
Описание

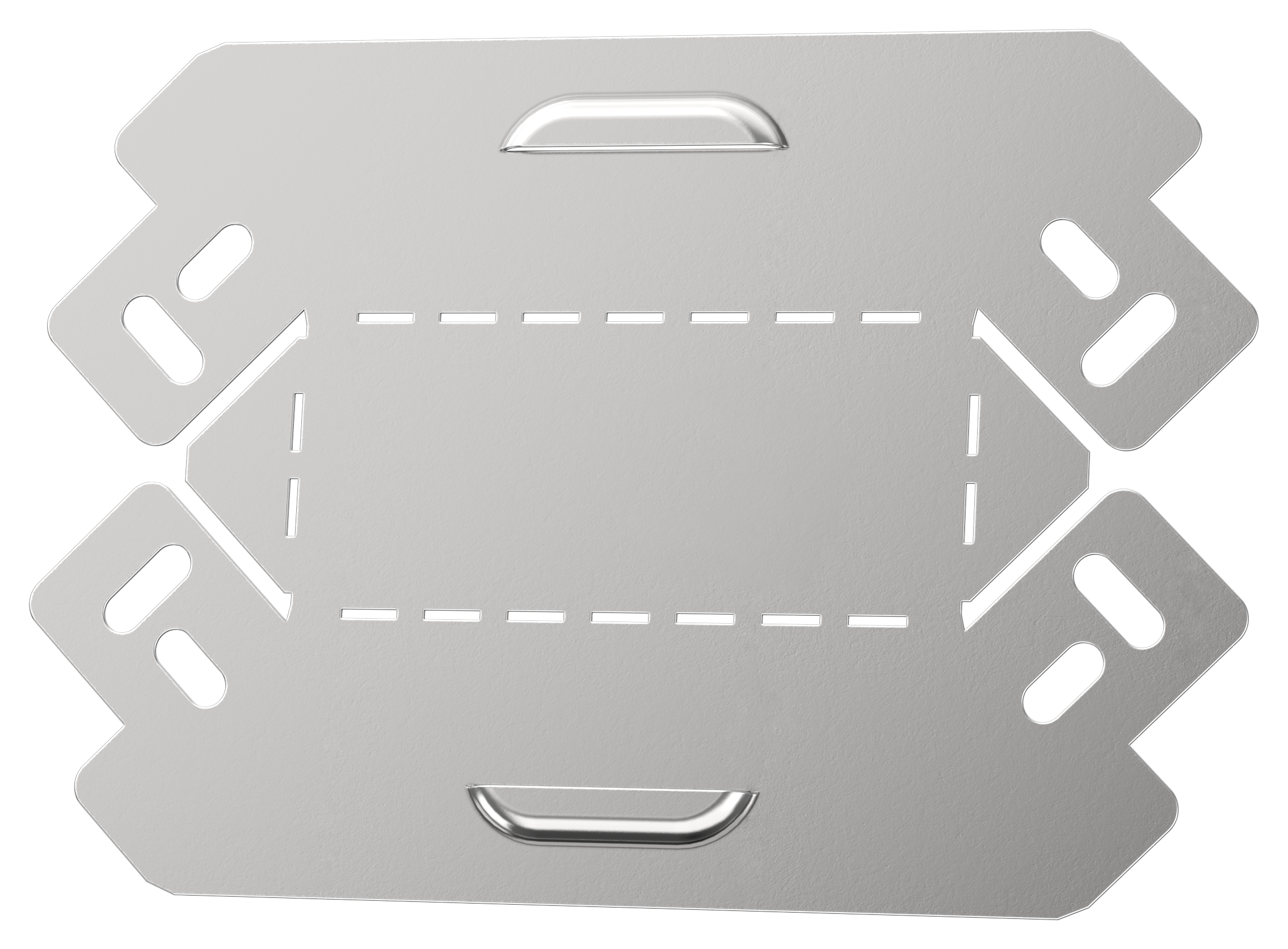

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Степень защиты - IP | IP00 |
| Отклонение - угол | 90 |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Цвет | Светло-серый |
| Модель или исполнение | Интегрированный разъем |
| Класс стойкости к коррозии | 2 |
| Толщина цинкового покрытия, мкм | 10 |
| Ширина, мм | 500 |
| Исполнение для больших расст-усиленный | Нет |
| Вид или марка материала | Прочее |
| Ширина ответвления, мм | 500 |
| Монтажная температура, °C | -50...40 |
| Перфорация в основании для монтажа | Нет |
| Длина, мм | 216 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Толщина металла, мм | 0.6 |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации, °C | -50...40 |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Вес, кг | 0,13 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647587 |
| Вес брутто, кг | 1.3 |
| Вес нетто, кг | 1.3 |
| Объем, м^3 | 0.001141 |
| Длина, см | 21.6 |
| Высота, см | 3.5 |
| Ширина, см | 15.1 |
| Способ нанесения информации | На стикер |
