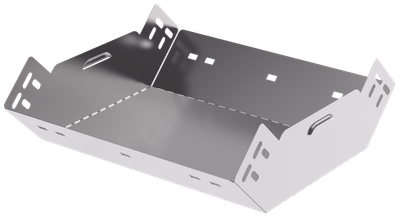

ESCA 3 Поворот вертикальный внутренний 90град 80х300-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Материал | Сталь |
| Ширина ответвления, мм | 300 |
| Толщина цинкового покрытия, мкм | 10 |
Описание
Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Материал | Сталь |
| Ширина ответвления, мм | 300 |
| Толщина цинкового покрытия, мкм | 10 |
| Степень защиты - IP | IP00 |
| Ширина, мм | 300 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Длина, мм | 219 |
| Высота кабельного лотка , мм | 80 |
| Монтажная температура, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации, °C | -50...40 |
| Цвет | Светло-серый |
| Отклонение - угол | 90 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
| Модель или исполнение | Интегрированный разъем |
| Вид или марка материала | Прочее |
| Перфорация в основании для монтажа | Нет |
| Вес, кг | 0,69 |
| Толщина металла, мм | 0.6 |
| Исполнение для больших расст-усиленный | Нет |
| Изменение направления | Вертикально восходящий (внутренний) |
| Класс стойкости к коррозии | 2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644418 |
| Вес брутто, кг | 6.9 |
| Вес нетто, кг | 6.9 |
| Объем, м^3 | 0.006277 |
| Длина, см | 35.8 |
| Высота, см | 3.5 |
| Ширина, см | 50.1 |
| Способ нанесения информации | На стикер |
