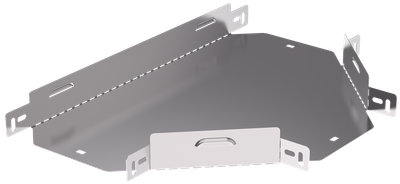

ESCA 3 Разветвитель Т-образный 50х200-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 50 |
| Высота, мм | 50 |
| Вид или марка материала | Прочее |
| Ширина ответвления, мм | 200 |
Описание
Разветвитель Т-образный горизонтальный предназначен для организации Т-образного ответвления кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 50 |
| Высота, мм | 50 |
| Вид или марка материала | Прочее |
| Ширина ответвления, мм | 200 |
| Класс стойкости к коррозии | 2 |
| Монтажная температура, °C | -50...40 |
| Материал | Сталь |
| Конструктивное исполнение | Тройник горизонтальный |
| Толщина цинкового покрытия, мкм | 10 |
| Толщина металла, мм | 0,6 |
| Степень защиты - IP | IP00 |
| Модель или исполнение | Интегрированный разъем |
| Нержавеющая сталь травлёная | Нет |
| Длина, мм | 503 |
| Вес, кг | 0,87 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Температура эксплуатации, °C | -50...40 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
| Цвет | Светло-серый |
| Ширина, мм | 200 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647921 |
| Вес брутто, кг | 8.7 |
| Вес нетто, кг | 8.7 |
| Объем, м^3 | 0.00764 |
| Длина, см | 52 |
| Высота, см | 3.5 |
| Ширина, см | 42 |
| Способ нанесения информации | На стикер |
