ESCA 3 Разветвитель Т-образный 80х100-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина цинкового покрытия, мкм | 10 |
| Температура эксплуатации, °C | -50...40 |
Описание

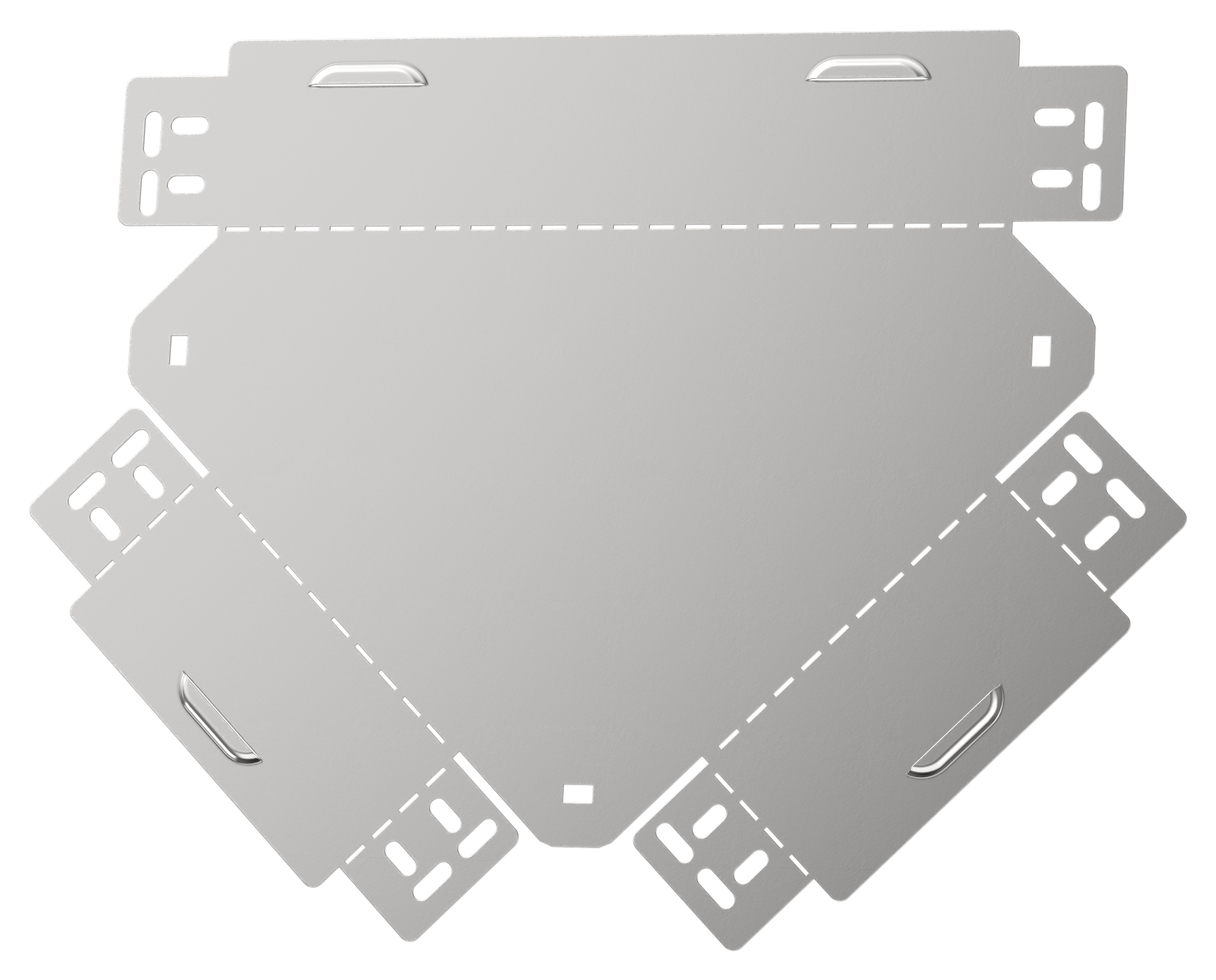

Разветвитель Т-образный горизонтальный предназначен для организации Т-образного ответвления кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина цинкового покрытия, мкм | 10 |
| Температура эксплуатации, °C | -50...40 |
| Длина, мм | 403 |
| Класс стойкости к коррозии | 2 |
| Степень защиты - IP | IP00 |
| Вес, кг | 0,61 |
| Высота, мм | 80 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Вид или марка материала | Прочее |
| Ширина ответвления, мм | 100 |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Цвет | Светло-серый |
| Монтажная температура, °C | -50...40 |
| Ширина, мм | 100 |
| Толщина металла, мм | 0,6 |
| Модель или исполнение | Интегрированный разъем |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Конструктивное исполнение | Тройник горизонтальный |
| Номер цвета RAL | 7047 |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084645736 |
| Вес брутто, кг | 6.1 |
| Вес нетто, кг | 6.1 |
| Объем, м^3 | 0.006219 |
| Длина, см | 47.9 |
| Высота, см | 3.5 |
| Ширина, см | 37.1 |
| Способ нанесения информации | На стикер |
