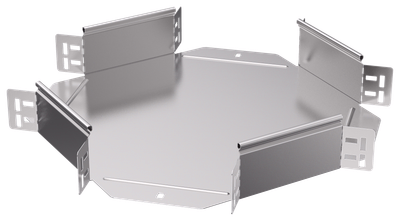

ESCA 5 Крестовина 100х150-0,8 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Исполнение для больших расст-усиленный | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
Описание
Крестовина предназначен для организации X-образного разветвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Исполнение для больших расст-усиленный | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Монтажная температура, °C | -50...40 |
| Высота, мм | 100 |
| Нержавеющая сталь травлёная | Нет |
| Цвет | Светло-серый |
| Длина, мм | 378 |
| Модель или исполнение | Интегрированный разъем |
| Толщина металла, мм | 0,8 |
| Вид или марка материала | Прочее |
| Ширина ответвления, мм | 150 |
| Вес, кг | 1,46 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 7047 |
| Ширина, мм | 150 |
| Температура эксплуатации, °C | -50...40 |
| Материал | Сталь |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293448232 | 4630293448232 |
| Вес брутто, кг | 1.46 | 1.46 |
| Вес нетто, кг | 1.46 | 1.46 |
| Объем, м^3 | 0.014431 | 0.014431 |
| Длина, см | 37.8 | 37.8 |
| Высота, см | 10.1 | 10.1 |
| Ширина, см | 37.8 | 37.8 |
| Способ нанесения информации | На стикер | На стикер |
