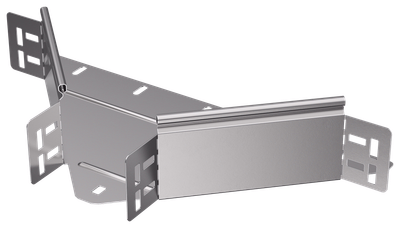

ESCA 5 Отвод Т-образный 100х100-0,8 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 100 |
| Длина, мм | 393 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Цвет | Светло-серый |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 100 |
| Длина, мм | 393 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Цвет | Светло-серый |
| Вес, кг | 0,59 |
| Степень защиты - IP | IP00 |
| Толщина цинкового покрытия, мкм | 10 |
| Температура эксплуатации, °C | -50...40 |
| Вид или марка материала | Прочее |
| Высота, мм | 100 |
| Нержавеющая сталь травлёная | Нет |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | Интегрированный разъем |
| Исполнение для больших расст-усиленный | Нет |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Материал | Сталь |
| Толщина металла, мм | 0,8 |
| Монтажная температура, °C | -50...40 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина, мм | 100 |
| Ширина ответвления, мм | 100 |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Номер цвета RAL | 7047 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293465741 | 4630293465741 |
| Вес брутто, кг | 0.59 | 0.59 |
| Вес нетто, кг | 0.59 | 0.59 |
| Объем, м^3 | 0.00392 | 0.00392 |
| Длина, см | 39.2 | 39.2 |
| Высота, см | 5 | 5 |
| Ширина, см | 20 | 20 |
| Способ нанесения информации | На стикер | На стикер |
