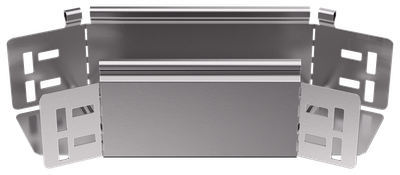

ESCA 5 Поворот 45град 80х80-0,8 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Толщина металла, мм | 0.8 |
| Цвет | Светло-серый |
| Высота кабельного лотка , мм | 80 |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Толщина металла, мм | 0.8 |
| Цвет | Светло-серый |
| Высота кабельного лотка , мм | 80 |
| Модель или исполнение | Интегрированный разъем |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Перфорированная боковая стенка | Нет |
| Монтажная температура, °C | -50...40 |
| Перфорация в основании для монтажа | Нет |
| Отклонение - угол | 45 |
| Толщина цинкового покрытия, мкм | 10 |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 2 |
| Нержавеющая сталь травлёная | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Подходит для обеспеч целостности цепи | Нет |
| Ширина, мм | 80 |
| Ширина ответвления, мм | 80 |
| Длина, мм | 286 |
| Изменение направления | Горизонтальный (-ая) |
| Температура эксплуатации, °C | -50...40 |
| Исполнение для больших расст-усиленный | Нет |
| Вид или марка материала | Прочее |
| Материал | Сталь |
| Номер цвета RAL | 7047 |
| Вес, кг | 0,38 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293489501 | 4630293489501 |
| Вес брутто, кг | 0.38 | 0.38 |
| Вес нетто, кг | 0.38 | 0.38 |
| Объем, м^3 | 0.001921 | 0.001921 |
| Длина, см | 28.6 | 28.6 |
| Высота, см | 8 | 8 |
| Ширина, см | 8.4 | 8.4 |
| Способ нанесения информации | На стикер | На стикер |
