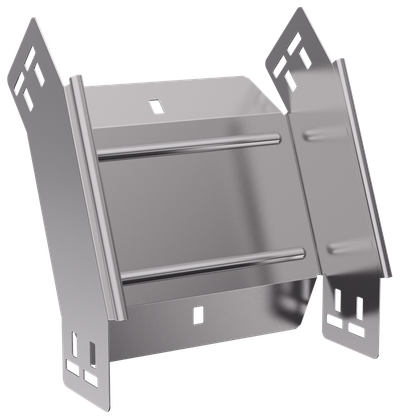

ESCA 5 Поворот вертикальный внешний 45град 100х150-0,8 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Модель или исполнение | Интегрированный разъем |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Модель или исполнение | Интегрированный разъем |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Монтажная температура, °C | -50...40 |
| Толщина металла, мм | 0.8 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Температура эксплуатации, °C | -50...40 |
| Ширина, мм | 150 |
| Вид или марка материала | Прочее |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 7047 |
| Степень защиты - IP | IP00 |
| Вес, кг | 0,48 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина ответвления, мм | 150 |
| Нержавеющая сталь травлёная | Нет |
| Перфорированная боковая стенка | Нет |
| Длина, мм | 264 |
| Высота кабельного лотка , мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Подходит для обеспеч целостности цепи | Нет |
| Отклонение - угол | 45 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293447778 | 4630293447778 |
| Вес брутто, кг | 0.48 | 0.48 |
| Вес нетто, кг | 0.48 | 0.48 |
| Объем, м^3 | 0.004675 | 0.004675 |
| Длина, см | 26.4 | 26.4 |
| Высота, см | 11.5 | 11.5 |
| Ширина, см | 15.4 | 15.4 |
| Способ нанесения информации | На стикер | На стикер |
