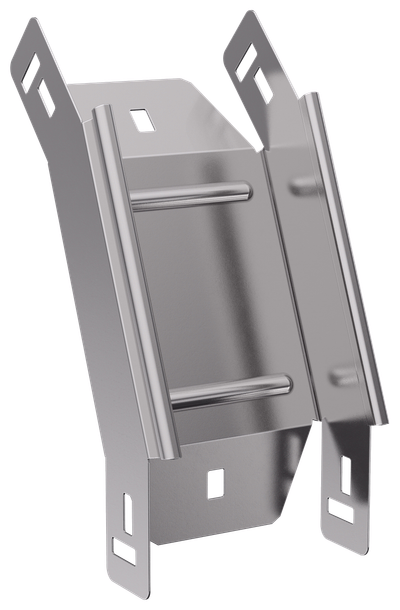

ESCA 5 Поворот вертикальный внешний 45град 50х100-0,8 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Номер цвета RAL | 7047 |
| Степень защиты - IP | IP00 |
| Исполнение для больших расст-усиленный | Нет |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Номер цвета RAL | 7047 |
| Степень защиты - IP | IP00 |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла, мм | 0.8 |
| Перфорированная боковая стенка | Нет |
| Нержавеющая сталь травлёная | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Подходит для обеспеч целостности цепи | Нет |
| Высота кабельного лотка , мм | 50 |
| Материал | Сталь |
| Вид или марка материала | Прочее |
| Температура эксплуатации, °C | -50...40 |
| Отклонение - угол | 45 |
| Толщина цинкового покрытия, мкм | 10 |
| Модель или исполнение | Интегрированный разъем |
| Цвет | Светло-серый |
| Класс стойкости к коррозии | 2 |
| Перфорация в основании для монтажа | Нет |
| Вес, кг | 0,27 |
| Ширина ответвления, мм | 100 |
| Монтажная температура, °C | -50...40 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Длина, мм | 235 |
| Ширина, мм | 100 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293473869 | 4630293473869 |
| Вес брутто, кг | 0.3 | 0.3 |
| Вес нетто, кг | 0.27 | 0.27 |
| Объем, м^3 | 0.001711 | 0.001711 |
| Длина, см | 23.5 | 23.5 |
| Высота, см | 7 | 7 |
| Ширина, см | 10.4 | 10.4 |
| Способ нанесения информации | На стикер | На стикер |
