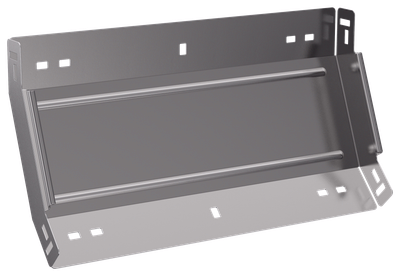

ESCA 5 Поворот вертикальный внутренний 45град 50х400-0,8 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 50 |
| Цвет | Светло-серый |
| Толщина цинкового покрытия, мкм | 10 |
| Монтажная температура, °C | -50...40 |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 50 |
| Цвет | Светло-серый |
| Толщина цинкового покрытия, мкм | 10 |
| Монтажная температура, °C | -50...40 |
| Ширина ответвления, мм | 400 |
| Нержавеющая сталь травлёная | Нет |
| Изменение направления | Вертикально восходящий (внутренний) |
| Вес, кг | 0,75 |
| Высота кабельного лотка , мм | 50 |
| Материал | Сталь |
| Толщина металла, мм | 0.8 |
| Номер цвета RAL | 7047 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Исполнение для больших расст-усиленный | Нет |
| Температура эксплуатации, °C | -50...40 |
| Отклонение - угол | 45 |
| Ширина, мм | 400 |
| Подходит для обеспеч целостности цепи | Нет |
| Вид или марка материала | Прочее |
| Длина, мм | 233 |
| Перфорация в основании для монтажа | Нет |
| Модель или исполнение | Интегрированный разъем |
| Класс стойкости к коррозии | 2 |
| Перфорированная боковая стенка | Нет |
| Степень защиты - IP | IP00 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293461064 | 4630293461064 |
| Вес брутто, кг | 0.75 | 0.75 |
| Вес нетто, кг | 0.75 | 0.75 |
| Объем, м^3 | 0.004894 | 0.004894 |
| Длина, см | 23.3 | 23.3 |
| Высота, см | 5.2 | 5.2 |
| Ширина, см | 40.4 | 40.4 |
| Способ нанесения информации | На стикер | На стикер |
