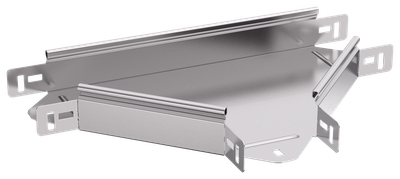

ESCA 5 Разветвитель Т-образный 50х100-0,8 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 50 |
| Монтажная температура, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
Описание
Разветвитель Т-образный горизонтальный предназначен для организации Т-образного ответвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 50 |
| Монтажная температура, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина цинкового покрытия, мкм | 10 |
| Нержавеющая сталь травлёная | Нет |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Вес, кг | 0,72 |
| Температура эксплуатации, °C | -50...40 |
| Ширина ответвления, мм | 100 |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Длина, мм | 420 |
| Вид или марка материала | Прочее |
| Модель или исполнение | Интегрированный разъем |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Высота, мм | 50 |
| Ширина, мм | 100 |
| Класс стойкости к коррозии | 2 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла, мм | 0,8 |
| Номер цвета RAL | 7047 |
| Цвет | Светло-серый |
| Материал | Сталь |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293445286 | 4630293445286 |
| Вес брутто, кг | 0.72 | 0.72 |
| Вес нетто, кг | 0.72 | 0.72 |
| Объем, м^3 | 0.005398 | 0.005398 |
| Длина, см | 42 | 42 |
| Высота, см | 5.1 | 5.1 |
| Ширина, см | 25.2 | 25.2 |
| Способ нанесения информации | На стикер | На стикер |
