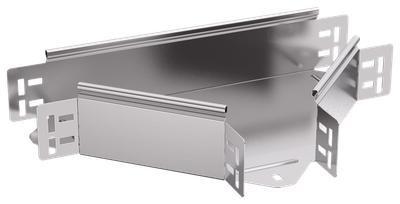

ESCA 5 Разветвитель Т-образный 80х100-0,8 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Температура эксплуатации, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Исполнение для больших расст-усиленный | Нет |
Описание
Разветвитель Т-образный горизонтальный предназначен для организации Т-образного ответвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Температура эксплуатации, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Исполнение для больших расст-усиленный | Нет |
| Ширина ответвления, мм | 100 |
| Монтажная температура, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Модель или исполнение | Интегрированный разъем |
| Высота, мм | 80 |
| Вид или марка материала | Прочее |
| Длина, мм | 420 |
| Номер цвета RAL | 7047 |
| Подходит для обеспеч целостности цепи | Нет |
| Цвет | Светло-серый |
| Материал | Сталь |
| Вес, кг | 0,89 |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Толщина металла, мм | 0,8 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина, мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Нержавеющая сталь травлёная | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293468667 | 4630293468667 |
| Вес брутто, кг | 0.89 | 0.89 |
| Вес нетто, кг | 0.89 | 0.89 |
| Объем, м^3 | 0.008573 | 0.008573 |
| Длина, см | 42 | 42 |
| Высота, см | 8.1 | 8.1 |
| Ширина, см | 25.2 | 25.2 |
| Способ нанесения информации | На стикер | На стикер |
