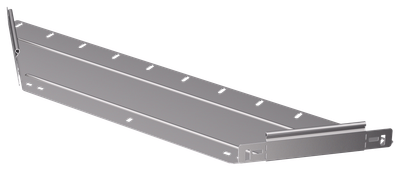

ESCA 5 Отвод Т-образный 50х500-1,2 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота кабельного лотка , мм | 50 |
| Высота, мм | 50 |
| Номер цвета RAL | 7047 |
| Степень защиты - IP | IP00 |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота кабельного лотка , мм | 50 |
| Высота, мм | 50 |
| Номер цвета RAL | 7047 |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Длина, мм | 819 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | Интегрированный разъем |
| Вес, кг | 1,42 |
| Ширина ответвления, мм | 500 |
| Ширина, мм | 500 |
| Цвет | Светло-серый |
| Материал | Сталь |
| Монтажная температура, °C | -50...40 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Вид или марка материала | Прочее |
| Толщина металла, мм | 1,2 |
| Толщина цинкового покрытия, мкм | 10 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293487705 | 4630293487705 |
| Вес брутто, кг | 1.42 | 1.42 |
| Вес нетто, кг | 1.42 | 1.42 |
| Объем, м^3 | 0.008729 | 0.008729 |
| Длина, см | 81.9 | 81.9 |
| Высота, см | 5.1 | 5.1 |
| Ширина, см | 20.9 | 20.9 |
| Способ нанесения информации | На стикер | На стикер |
