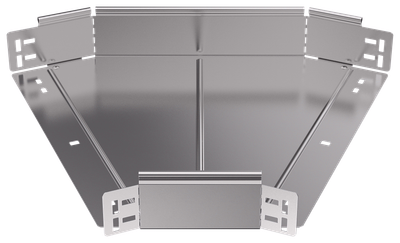

ESCA 5 Поворот 45град 80х400-1,2 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 80 |
| Монтажная температура, °C | -50...40 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 80 |
| Монтажная температура, °C | -50...40 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
| Длина, мм | 531 |
| Отклонение - угол | 45 |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина ответвления, мм | 400 |
| Изменение направления | Горизонтальный (-ая) |
| Нержавеющая сталь травлёная | Нет |
| Перфорированная боковая стенка | Нет |
| Цвет | Светло-серый |
| Толщина цинкового покрытия, мкм | 10 |
| Вид или марка материала | Прочее |
| Толщина металла, мм | 1.2 |
| Подходит для обеспеч целостности цепи | Нет |
| Вес, кг | 2,09 |
| Высота кабельного лотка , мм | 80 |
| Модель или исполнение | Интегрированный разъем |
| Температура эксплуатации, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 2 |
| Перфорация в основании для монтажа | Нет |
| Материал | Сталь |
| Ширина, мм | 400 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293490804 | 4630293490804 |
| Вес брутто, кг | 2.09 | 2.09 |
| Вес нетто, кг | 2.09 | 2.09 |
| Объем, м^3 | 0.018107 | 0.018107 |
| Длина, см | 53.1 | 53.1 |
| Высота, см | 8.1 | 8.1 |
| Ширина, см | 42.1 | 42.1 |
| Способ нанесения информации | На стикер | На стикер |
