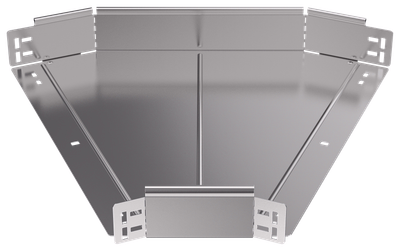

ESCA 5 Поворот 45град 80х600-1,2 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 600 |
| Высота, мм | 80 |
| Вид или марка материала | Прочее |
| Перфорированная боковая стенка | Нет |
| Номер цвета RAL | 7047 |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 600 |
| Высота, мм | 80 |
| Вид или марка материала | Прочее |
| Перфорированная боковая стенка | Нет |
| Номер цвета RAL | 7047 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Высота кабельного лотка , мм | 80 |
| Перфорация в основании для монтажа | Нет |
| Нержавеющая сталь травлёная | Нет |
| Изменение направления | Горизонтальный (-ая) |
| Длина, мм | 684 |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Вес, кг | 3,44 |
| Цвет | Светло-серый |
| Ширина ответвления, мм | 600 |
| Монтажная температура, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Толщина металла, мм | 1.2 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Исполнение для больших расст-усиленный | Нет |
| Температура эксплуатации, °C | -50...40 |
| Ширина, мм | 600 |
| Отклонение - угол | 45 |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Толщина цинкового покрытия, мкм | 10 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293466663 | 4630293466663 |
| Вес брутто, кг | 3.44 | 3.44 |
| Вес нетто, кг | 3.44 | 3.44 |
| Объем, м^3 | 0.034405 | 0.034405 |
| Длина, см | 68.4 | 68.4 |
| Высота, см | 8.1 | 8.1 |
| Ширина, см | 62.1 | 62.1 |
| Способ нанесения информации | На стикер | На стикер |
