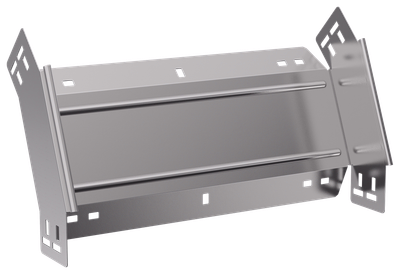

ESCA 5 Поворот вертикальный внешний 45град 100х300-1,2 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Перфорация в основании для монтажа | Нет |
| Степень защиты - IP | IP00 |
| Материал | Сталь |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Перфорация в основании для монтажа | Нет |
| Степень защиты - IP | IP00 |
| Материал | Сталь |
| Вид или марка материала | Прочее |
| Перфорированная боковая стенка | Нет |
| Нержавеющая сталь травлёная | Нет |
| Класс стойкости к коррозии | 2 |
| Отклонение - угол | 45 |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Вес, кг | 0,98 |
| Длина, мм | 264 |
| Монтажная температура, °C | -50...40 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Высота кабельного лотка , мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Температура эксплуатации, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина металла, мм | 1.2 |
| Модель или исполнение | Интегрированный разъем |
| Ширина ответвления, мм | 300 |
| Ширина, мм | 300 |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293463822 | 4630293463822 |
| Вес брутто, кг | 0.98 | 0.98 |
| Вес нетто, кг | 0.98 | 0.98 |
| Объем, м^3 | 0.009179 | 0.009179 |
| Длина, см | 26.4 | 26.4 |
| Высота, см | 11.4 | 11.4 |
| Ширина, см | 30.5 | 30.5 |
| Способ нанесения информации | На стикер | На стикер |
