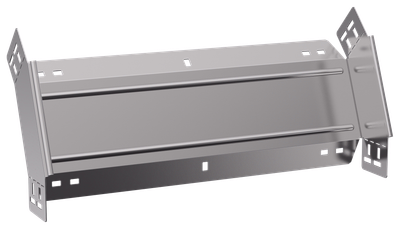

ESCA 5 Поворот вертикальный внешний 45град 100х500-1,2 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 100 |
| Монтажная температура, °C | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 100 |
| Монтажная температура, °C | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Цвет | Светло-серый |
| Перфорация в основании для монтажа | Нет |
| Высота кабельного лотка , мм | 100 |
| Вес, кг | 1,35 |
| Температура эксплуатации, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Толщина металла, мм | 1.2 |
| Толщина цинкового покрытия, мкм | 10 |
| Длина, мм | 264 |
| Номер цвета RAL | 7047 |
| Исполнение для больших расст-усиленный | Нет |
| Отклонение - угол | 45 |
| Ширина, мм | 500 |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Перфорированная боковая стенка | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Вид или марка материала | Прочее |
| Модель или исполнение | Интегрированный разъем |
| Ширина ответвления, мм | 500 |
| Материал | Сталь |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293449550 | 4630293449550 |
| Вес брутто, кг | 1.35 | 1.35 |
| Вес нетто, кг | 1.35 | 1.35 |
| Объем, м^3 | 0.015198 | 0.015198 |
| Длина, см | 26.4 | 26.4 |
| Высота, см | 11.4 | 11.4 |
| Ширина, см | 50.5 | 50.5 |
| Способ нанесения информации | На стикер | На стикер |
