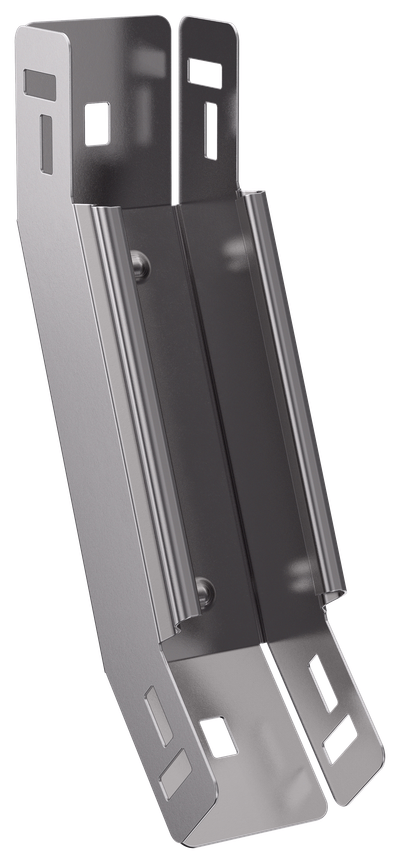

ESCA 5 Поворот вертикальный внутренний 45град 50х50-1,2 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 50 |
| Ширина ответвления, мм | 50 |
| Номер цвета RAL | 7047 |
| Исполнение для больших расст-усиленный | Нет |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 50 |
| Ширина ответвления, мм | 50 |
| Номер цвета RAL | 7047 |
| Исполнение для больших расст-усиленный | Нет |
| Вес, кг | 0,32 |
| Толщина металла, мм | 1.2 |
| Отклонение - угол | 45 |
| Монтажная температура, °C | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Изменение направления | Вертикально восходящий (внутренний) |
| Ширина, мм | 50 |
| Вид или марка материала | Прочее |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | Интегрированный разъем |
| Перфорация в основании для монтажа | Нет |
| Длина, мм | 234 |
| Температура эксплуатации, °C | -50...40 |
| Высота кабельного лотка , мм | 50 |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Толщина цинкового покрытия, мкм | 10 |
| Подходит для обеспеч целостности цепи | Нет |
| Перфорированная боковая стенка | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293435164 | 4630293435164 |
| Вес брутто, кг | 0.32 | 0.32 |
| Вес нетто, кг | 0.32 | 0.32 |
| Объем, м^3 | 0.000669 | 0.000669 |
| Длина, см | 23.4 | 23.4 |
| Высота, см | 5.3 | 5.3 |
| Ширина, см | 5.4 | 5.4 |
| Способ нанесения информации | На стикер | На стикер |
