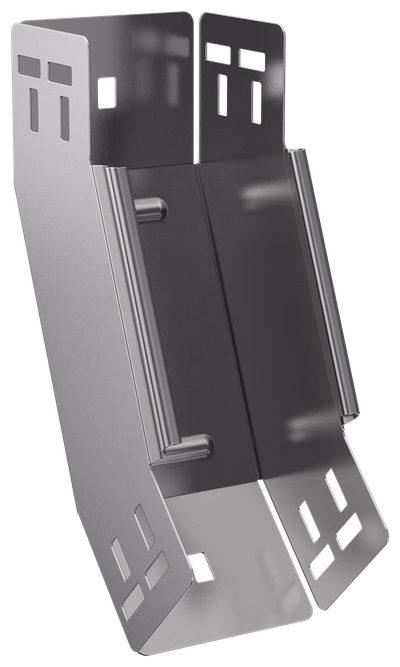

ESCA 5 Поворот вертикальный внутренний 45град 80х80-1,2 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Ширина ответвления, мм | 80 |
| Перфорированная боковая стенка | Нет |
| Отклонение - угол | 45 |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Ширина ответвления, мм | 80 |
| Перфорированная боковая стенка | Нет |
| Отклонение - угол | 45 |
| Высота кабельного лотка , мм | 80 |
| Толщина цинкового покрытия, мкм | 10 |
| Вес, кг | 0,51 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Класс стойкости к коррозии | 2 |
| Длина, мм | 245 |
| Монтажная температура, °C | -50...40 |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Цвет | Светло-серый |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина, мм | 80 |
| Материал | Сталь |
| Исполнение для больших расст-усиленный | Нет |
| Изменение направления | Вертикально восходящий (внутренний) |
| Номер цвета RAL | 7047 |
| Температура эксплуатации, °C | -50...40 |
| Толщина металла, мм | 1.2 |
| Модель или исполнение | Интегрированный разъем |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Вид или марка материала | Прочее |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293463266 | 4630293463266 |
| Вес брутто, кг | 0.51 | 0.51 |
| Вес нетто, кг | 0.51 | 0.51 |
| Объем, м^3 | 0.001708 | 0.001708 |
| Длина, см | 24.5 | 24.5 |
| Высота, см | 8.3 | 8.3 |
| Ширина, см | 8.4 | 8.4 |
| Способ нанесения информации | На стикер | На стикер |
