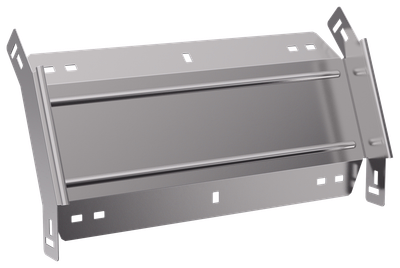

ESCA 7 Поворот вертикальный внешний 45град 50х300-1,5 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 50 |
| Степень защиты - IP | IP00 |
| Высота кабельного лотка , мм | 50 |
| Вид или марка материала | Прочее |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 50 |
| Степень защиты - IP | IP00 |
| Высота кабельного лотка , мм | 50 |
| Вид или марка материала | Прочее |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Вес, кг | 0,97 |
| Ширина ответвления, мм | 300 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Нержавеющая сталь травлёная | Нет |
| Ширина, мм | 300 |
| Отклонение - угол | 45 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Монтажная температура, °C | -50...40 |
| Длина, мм | 235 |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Класс стойкости к коррозии | 2 |
| Толщина цинкового покрытия, мкм | 10 |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Перфорированная боковая стенка | Нет |
| Толщина металла, мм | 1.5 |
| Модель или исполнение | Интегрированный разъем |
| Температура эксплуатации, °C | -50...40 |
| Исполнение для больших расст-усиленный | Нет |
| Перфорация в основании для монтажа | Нет |
Документация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084475104 | 4610084475104 |
| Вес брутто, кг | 0.97 | 0.97 |
| Вес нетто, кг | 0.97 | 0.97 |
| Объем, м^3 | 0.004746 | 0.004746 |
| Длина, см | 23.5 | 23.5 |
| Высота, см | 6.6 | 6.6 |
| Ширина, см | 30.6 | 30.6 |
| Способ нанесения информации | На стикер | На стикер |
