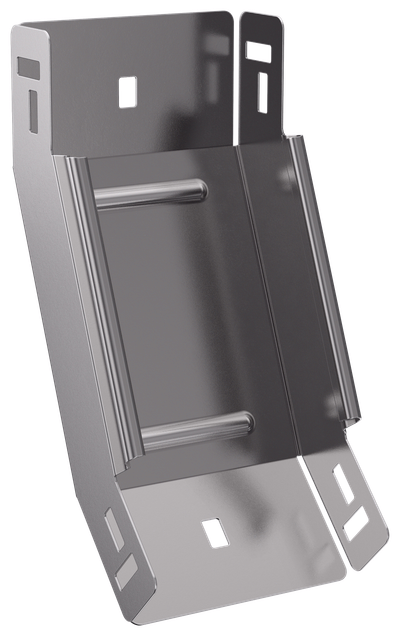

ESCA 7 Поворот вертикальный внутренний 45град 50х100-1,5 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Номер цвета RAL | 7047 |
| Нержавеющая сталь травлёная | Нет |
| Отклонение - угол | 45 |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Номер цвета RAL | 7047 |
| Нержавеющая сталь травлёная | Нет |
| Отклонение - угол | 45 |
| Степень защиты - IP | IP00 |
| Ширина, мм | 100 |
| Монтажная температура, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 10 |
| Высота кабельного лотка , мм | 50 |
| Перфорация в основании для монтажа | Нет |
| Вид или марка материала | Прочее |
| Материал | Сталь |
| Вес, кг | 0,54 |
| Ширина ответвления, мм | 100 |
| Длина, мм | 234 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина металла, мм | 1.5 |
| Цвет | Светло-серый |
| Класс стойкости к коррозии | 2 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Перфорированная боковая стенка | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Модель или исполнение | Интегрированный разъем |
| Температура эксплуатации, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084475937 | 4610084475937 |
| Вес брутто, кг | 0.54 | 0.54 |
| Вес нетто, кг | 0.54 | 0.54 |
| Объем, м^3 | 0.001302 | 0.001302 |
| Длина, см | 23.4 | 23.4 |
| Высота, см | 5.3 | 5.3 |
| Ширина, см | 10.5 | 10.5 |
| Способ нанесения информации | На стикер | На стикер |
