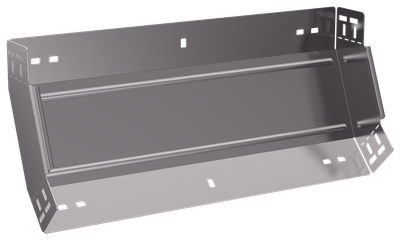

ESCA 7 Поворот вертикальный внутренний 45град 80х500-1,5 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 80 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Ширина ответвления, мм | 500 |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 80 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Ширина ответвления, мм | 500 |
| Номер цвета RAL | 7047 |
| Высота кабельного лотка , мм | 80 |
| Исполнение для больших расст-усиленный | Нет |
| Нержавеющая сталь травлёная | Нет |
| Модель или исполнение | Интегрированный разъем |
| Степень защиты - IP | IP00 |
| Вес, кг | 1,9 |
| Отклонение - угол | 45 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Материал | Сталь |
| Толщина цинкового покрытия, мкм | 10 |
| Толщина металла, мм | 1.5 |
| Монтажная температура, °C | -50...40 |
| Перфорированная боковая стенка | Нет |
| Вид или марка материала | Прочее |
| Перфорация в основании для монтажа | Нет |
| Длина, мм | 245 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина, мм | 500 |
| Цвет | Светло-серый |
| Температура эксплуатации, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084476095 | 4610084476095 |
| Вес брутто, кг | 1.9 | 1.9 |
| Вес нетто, кг | 1.9 | 1.9 |
| Объем, м^3 | 0.010269 | 0.010269 |
| Длина, см | 24.5 | 24.5 |
| Высота, см | 8.3 | 8.3 |
| Ширина, см | 50.5 | 50.5 |
| Способ нанесения информации | На стикер | На стикер |
