ESCA 7 Поворот вертикальный внешний 90град 100х300-1,5 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 2 |
| Перфорированная боковая стенка | Нет |
Описание
Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 2 |
| Перфорированная боковая стенка | Нет |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Длина, мм | 301 |
| Отклонение - угол | 90 |
| Толщина металла, мм | 1.5 |
| Высота кабельного лотка , мм | 100 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Толщина цинкового покрытия, мкм | 10 |
| Цвет | Светло-серый |
| Степень защиты - IP | IP00 |
| Модель или исполнение | Интегрированный разъем |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина, мм | 300 |
| Перфорация в основании для монтажа | Нет |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура, °C | -50...40 |
| Вес, кг | 1,31 |
| Ширина ответвления, мм | 300 |
| Вид или марка материала | Прочее |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Подходит для обеспеч целостности цепи | Нет |
| Температура эксплуатации, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ

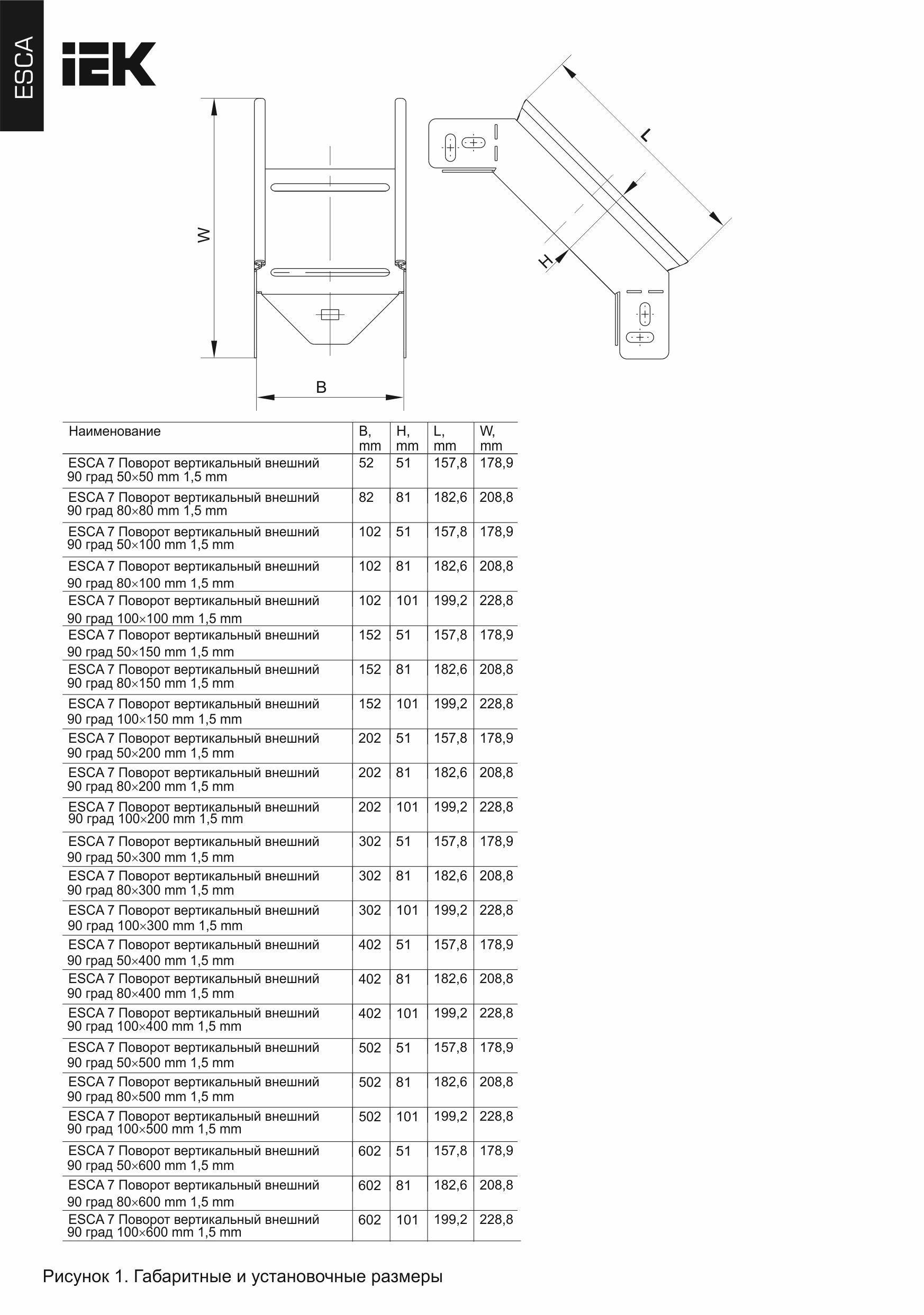

Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084474664 | 4610084474664 |
| Вес брутто, кг | 1.31 | 1.31 |
| Вес нетто, кг | 1.31 | 1.31 |
| Объем, м^3 | 0.011842 | 0.011842 |
| Длина, см | 30.1 | 30.1 |
| Высота, см | 12.9 | 12.9 |
| Ширина, см | 30.5 | 30.5 |
| Способ нанесения информации | На стикер | На стикер |
