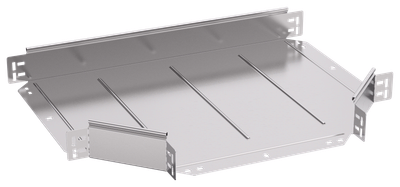

ESCA 7 Разветвитель Т-образный 80х400-1,5 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота кабельного лотка , мм | 80 |
| Конструктивное исполнение | Тройник горизонтальный |
| Класс стойкости к коррозии | 2 |
| Ширина ответвления, мм | 400 |
Описание
Разветвитель Т-образный горизонтальный предназначен для организации Т-образного ответвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота кабельного лотка , мм | 80 |
| Конструктивное исполнение | Тройник горизонтальный |
| Класс стойкости к коррозии | 2 |
| Ширина ответвления, мм | 400 |
| Длина, мм | 721 |
| Высота, мм | 80 |
| Вид или марка материала | Прочее |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура, °C | -50...40 |
| Вес, кг | 5,36 |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 10 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина, мм | 400 |
| Толщина металла, мм | 1,5 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084474367 | 4610084474367 |
| Вес брутто, кг | 5.36 | 5.36 |
| Вес нетто, кг | 5.36 | 5.36 |
| Объем, м^3 | 0.032879 | 0.032879 |
| Длина, см | 72.1 | 72.1 |
| Высота, см | 8.1 | 8.1 |
| Ширина, см | 56.3 | 56.3 |
| Способ нанесения информации | На стикер | На стикер |
