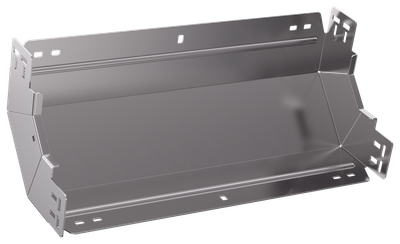

ESCA 7 Поворот вертикальный внутренний 90град 100х500-2,0 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 100 |
| Нержавеющая сталь травлёная | Нет |
| Класс стойкости к коррозии | 2 |
| Материал | Сталь |
Описание
Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 100 |
| Нержавеющая сталь травлёная | Нет |
| Класс стойкости к коррозии | 2 |
| Материал | Сталь |
| Толщина цинкового покрытия, мкм | 10 |
| Ширина ответвления, мм | 500 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина, мм | 500 |
| Отклонение - угол | 90 |
| Номер цвета RAL | 7047 |
| Перфорация в основании для монтажа | Нет |
| Температура эксплуатации, °C | -50...40 |
| Исполнение для больших расст-усиленный | Нет |
| Вид или марка материала | Прочее |
| Монтажная температура, °C | -50...40 |
| Перфорированная боковая стенка | Нет |
| Толщина металла, мм | 2.0 |
| Высота кабельного лотка , мм | 100 |
| Подходит для обеспеч целостности цепи | Нет |
| Вес, кг | 3,24 |
| Цвет | Светло-серый |
| Изменение направления | Вертикально восходящий (внутренний) |
| Модель или исполнение | Интегрированный разъем |
| Степень защиты - IP | IP00 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Длина, мм | 265 |
Документация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084489255 | 4610084489255 |
| Вес брутто, кг | 3.24 | 3.24 |
| Вес нетто, кг | 3.24 | 3.24 |
| Объем, м^3 | 0.018102 | 0.018102 |
| Длина, см | 26.5 | 26.5 |
| Высота, см | 13.5 | 13.5 |
| Ширина, см | 50.6 | 50.6 |
| Способ нанесения информации | На стикер | На стикер |
